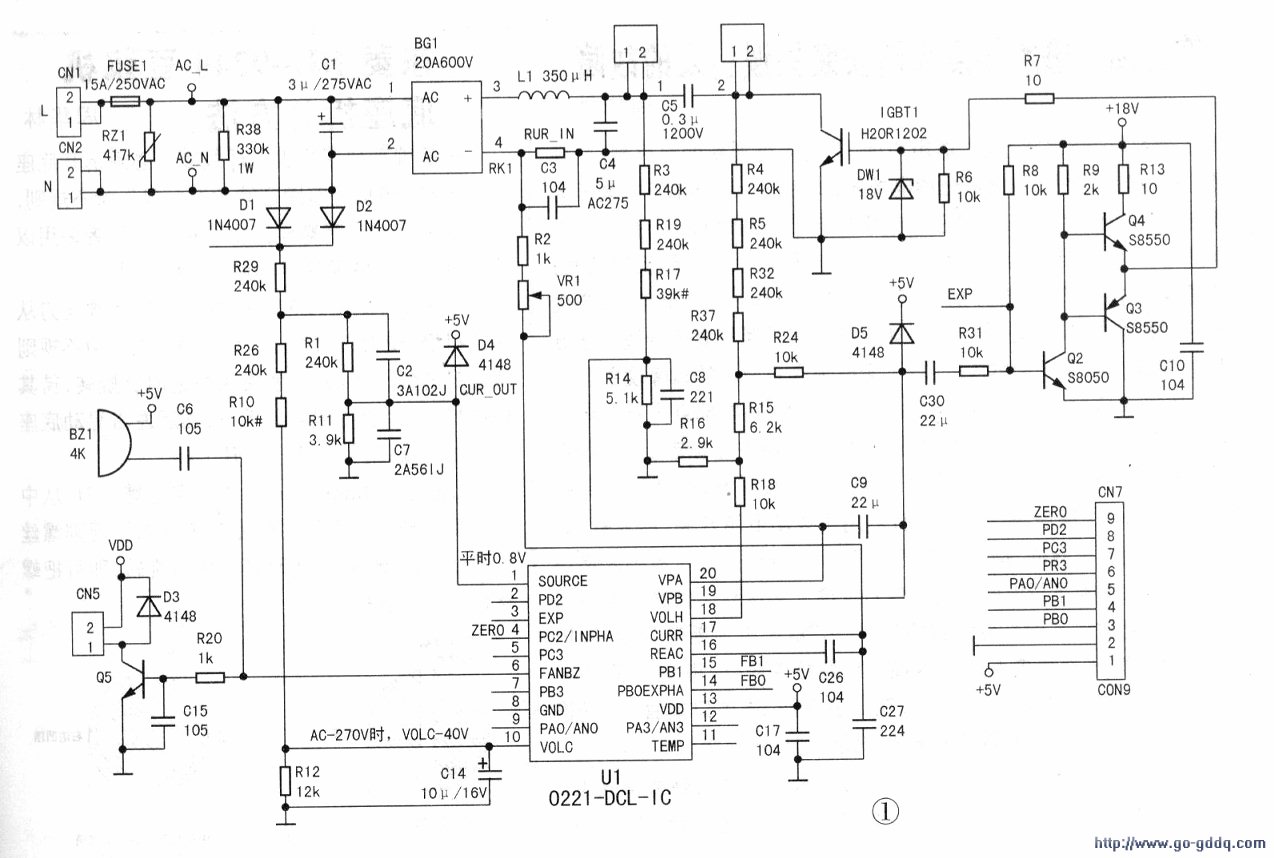

该电磁炉采用TM-S1-OIA-A主电路板，该板简化了外围电路，单片机Ul采用0221-DCL-IC。Ul内置：同步电压比较器、高压保护电路、电网电压检测电路、电流检测电路、浪涌保护电路、脉宽调控电路、锅具温度检测电路、IGBT管温度检测电路：以及排风机控制等电路。

　　电磁炉上电开机放锅具后不加热，有打火“啪啪”声。其维修检测范围有LC振荡电路、高压供电电路及电流检测电路的焊点是否存在“接触”不良。

　　打开电磁炉机壳，取出主电路板，发现电流检测电路的康铜丝RK1与高压供电电路的整流桥堆负极（接地端）连接焊点发黑，严重接触不良。用电烙铁将焊点焊牢，上电开机并放上锅具后，发现有断续加热现象。

　　让电磁炉进入待机状态，待查。用500型万用表直流电压挡测整机三电压，即高压供电电路的C4(5μF)两端电压为+305V，正常；测低压供电电路的C28(l00μF/25V）对地电压为+18V，正常；测低压供电电路的U3(78L05)（3）脚对地电压为+5V．正常。测电网电压检测电路中取样电压即u1（10）脚对地电压+3V正常。测浪涌保护电路中取样电压即Ul（1）脚对地电压+1.1V正常。测高压检测电路中取样电压即U1（18）脚(VOLH)对地电压+1V正常。测锅具温度检测电路中取样电压即u1⑩脚对地电压+4.8V正常。测IGBT管温度检测电路中取样电压即Ul（11）脚(TEMP)的对地电压为+0.2V正常。测同步电压比较电路中v-取样电压即Ul⑩脚{VPB）对地电压为+3V．正常；再测v+取样电压即Ul（20）脚(VPA)对地电压为+3.2V，正常，由此确定电流检测电路受损。

　　将万用表拨至Rxl00挡，测电流检测电路，发现取样限流贴片电阻R2(lkΩ)、贴片电容C3(104)均已断裂。由于电流检测电路的康铜丝与高压供电电路的整流桥堆负极（接地端）连接焊点接触不良，造成电流检测电路的电位快速上升至+305V，致使R2、C3及单片机Ul严重烧毁损坏。将R2、C3及单片机更换后，上电开机，放锅加热故障彻底排除。
