一台长虹PF2939型彩电，场幅偏窄（压缩至屏幕中央约30cm）

　　试接入有线电视信号，行幅及伴音正常。怀疑总线设置有问题，先将彩电音量调至最小，按住遥控器上的静音不放，同时按电视机控制面板上的菜单键，进入维修模式。

　　用遥控器上的“频道+／一”键找到“5VA(50Hz场幅度)”项目，用“音量+／一”键调整，使该项目数据值为最大，场幅略有增大，但远未完全展开。由此判断，故障与总线设置无关。遂将场幅项目数据复原，遥控关机后再开机，退出维修模式。

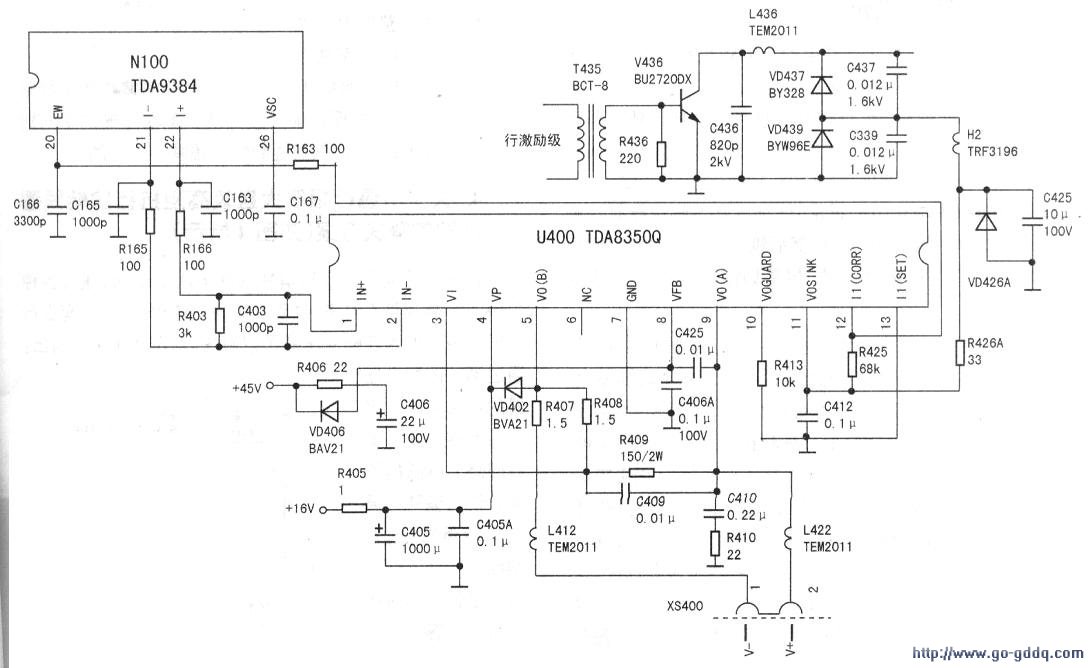

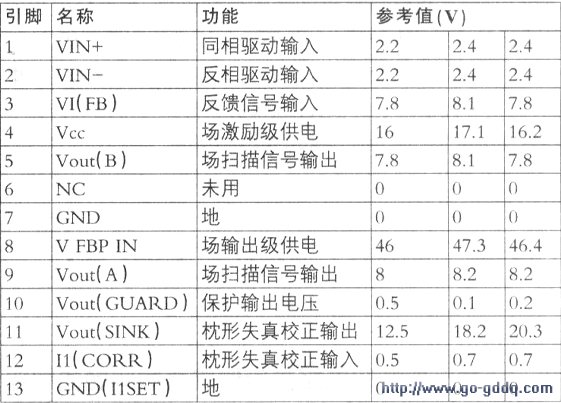

　　该机主板大致为TDA9384(Nl00)，场块为TDA8350Q(N400)。根据故障现象判断，场块个别引脚脱焊的可能性较大，可仔细观察场块N400各引脚并没明显脱焊。查N400(3)脚(反馈输入端)相关元件R407(1.5Ω)、R409150Ω/2W)、C409(O.OlμF)、C410(0.22μF)、R410{22Ω)等均正常（电路如下图所示）。将输出部分及行、场偏转线圈接口XS400仔细补焊后开机，故障依旧。用数字表测得N400各引脚电压如下表所示，与参考值比较发现，N400各引脚电平虽稍偏高，但应属基本正常（考虑到参考值为不同机器所测）。上网查场块TDA8350Q相关资料知，其(1)、(2)脚输入的场扫描驱动信号，具有很大的独立性（仅受控于TDA9384）。与场输出反馈无关。在查完场块外围反馈元件无问题后，场块自身损坏的可能性较大。购一新品更换后试机，故障依旧。测场偏转线圈阻值约6Ω，加上场供电电压用表测场偏转线圈阻值为7Ω,而实测29英寸纯平彩电通用配件，其场偏转线圈值约6Ω，加上场供电电压后并未大幅降低，反而稍偏高（与参考值比较），判断场偏转线圈不可能短路。检查的重点又回到场扫描驱动。查(1)、(2)脚R165、R166传输电阻正常；TDA9384(21)、(2)两脚——场扫描驱动信号滤波电容C165、C163正常。维修陷入困境，因为据以往经验，像TDA9384这样的大块损坏几率较低，不能轻易替换。无奈，重新分析TDA9384与场扫描驱动相关的引脚功能，发现（26）脚(vsc)为场锯齿波形滤波端，查滤波电容C167(0.lμF)正常；仔细观察（26）脚焊盘有一圈裂纹。连同(20)-(22)脚一起补焊，然后恢复行、场偏转线圈，再开机，显像管背面“唰”地一声，屏幕场幅已展开，机器恢复正常。
