一台康佳P2928K电视机，故障现象为指示灯亮，不能二次开机。经几个维修员检测，判断为TDA9383(康佳掩膜后型号为CKP1403SC)芯片损坏。

　　经过测量发现，主电源输出130V正常．TDA9383的电源电压输入端(14)、(10)脚为8V正常，(54)、(56)、(61)脚为正常的3.3V。二次开机时，TDA9383的(33)脚行激励信号输出端为1.5V左右，但行推动三极管V401饱和导通．V401c极由130V降为仅仅几伏，此时用万用表频率挡测量(33)脚上的l5.625kHz的行频频率仅为600Hz左右。数秒后，TDA9383的(33)脚电压变为0v，V401c极升至130V。通过故障现象和测最数据进行分析，由于二次开机时(33)脚能输出1.5V电压，说明行振荡电路基本正常，仅为输出的行频严重不足。

　　判断为TIJA9383的时钟振荡电路工作失常，导致分频得到的行频严重不足；或者TDA9383内部电路工作失常，使行频振荡电路工作失常，输出的行频严重不足。本着这一思路，首先代换TDA9383(58)、(59)脚外围的12MHz晶振和瓷片电容，但更换后故障现象不变；继续代换与振荡电路相关的(15)、(16)、(17)脚外围电路中的滤波阻容元件，故障也没能排出，维修工作暂时陷入困境。

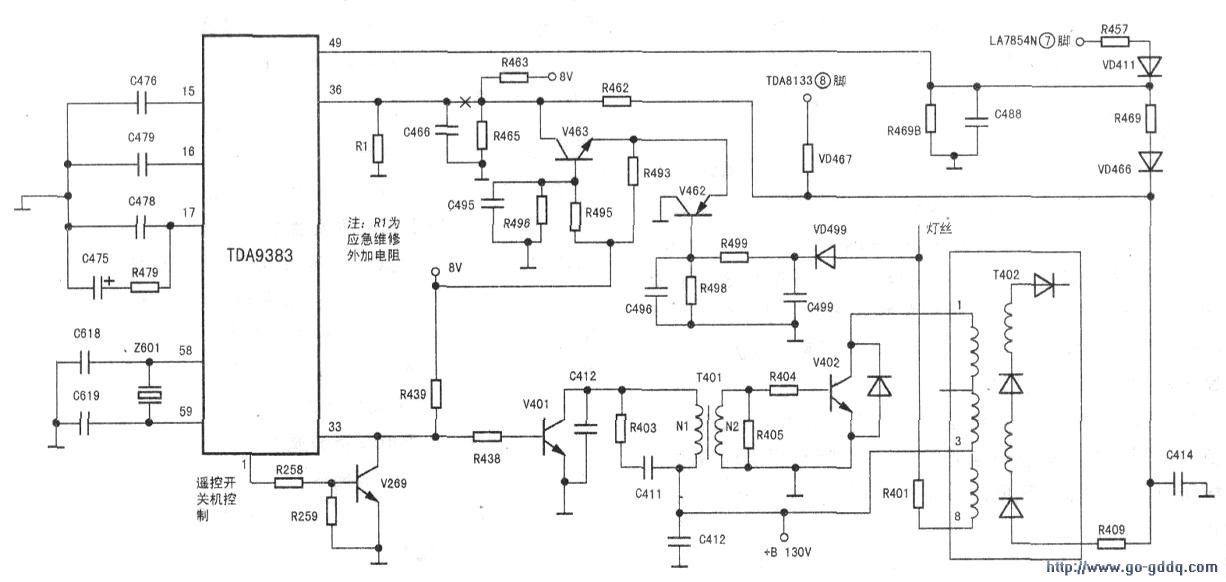

　　冷静分析后想到，由于现在的芯片内部普遍有较强的保护电路，一旦保护电路工作，就会改变电路的工作状态，从而达到保护的目的。循作这一思路，直接测量TDA9383的(36)脚（EHT/过压保护输入端）电压，结果为6.24V，而正常值应该为1.8V左右，显然不正常。为了快速判断到底是外围电路不良，导致保护电路起控，还是TDA9383内部电路失常所致，将(36)脚外围电路断开（如下图中的“×”处断开）．测量TDA9383的(36)脚仍为6.24V，而外围上却只有1.8V．显然为TDA9383内部电路损坏所致。一般这样的故障需要更换lC芯片来解决，但考虑到该芯片市场上比较难买到，即使通过网上购买，所需费用也比较高，所以想通过外部电路处理，来达到起死回生的效果。于是直接将(36)脚对地短路后开机，随着“沙”的一声高压启动声，久违的光栅终于出现了，加上信号后，图像、声音一切正常。说明该IC仅仅是(33)脚内部的局部电路损坏。

　　如果直接将TDA9383的(33)脚对地短路后，就交给用户使用，过压保护电路就必然会失效，一旦电路出现异常，很容易导致严重的后果。如何既能在不更换lC芯片的前提下修复电路，又能保证保护电路有效，才是摆在面前的难题。为了判断TDA9383现在内部的保护电路是否还能正常工作，用一只200kΩ的可调电阻调至阻值最小，然后接在@脚与地之间，用万用表跟踪(33)脚上的电压，开机光栅出现后，慢慢调节可调电阻，观察万用表的指针，当调节至3.7V时，光栅消失，整机进入保护状态。再慢慢调低至3V时，光栅再次出现。结合资料上的参考电压为1.8V，将该点电压调节至2.5V后，关机取下可调电阻，测量阻值大约为50Ω，于是用一支51Ω的电阻接在(33)脚与地之间，然后将外围断开处连接后，试机故障排除，复测(33)脚电压为2.52V。连续试机一天，一切正常。
