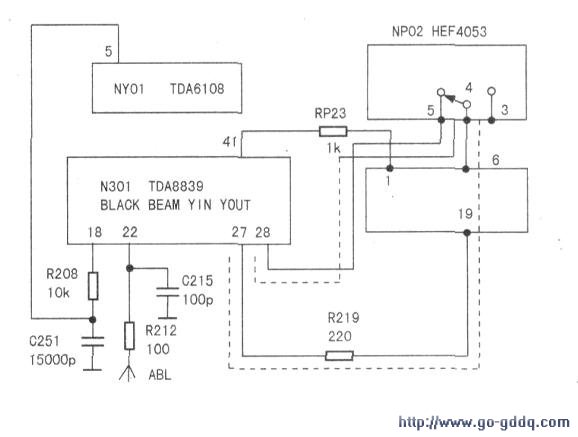

此机采用CH-10机芯，小信号处理芯片为TDA8839，开始认为故障现象是亮度信号丢失所引起的，对亮度信号的流程仔细追踪（见下图），其流程如下：亮度信号从TDA8839(图纸上是TDA8843)(28)脚输出送到AV切换控制集成电路HEF4053的(5)脚，经内部电子开关从(4)脚输出后进入瞬态改善集成电路TDA9178的(6)脚，经内部的电路处理后从(19)脚输出，TDA9178为增强画质的模拟视频处理器，其(1)脚为沙堡脉冲输入端。TDA9178集成电路具有IIC总线接口电路，整个电路的工作均由IIC总线进行控制。根据以上的分析，对电路板上Y流程的每一个焊点和走线、TDA9178及其外围元件仔细检查补焊后，故障排除。
