此机开机不能搜台，也没有音频输出，有显示，但是显示屏仅显示一个频率：188.80，没有AM、FM波段显示，且显示比较暗，按下UP/DOWN调谐键，显示没有变化，模拟输出也没有变化，但是按下AM或者FM键时，会对应显示AM、FM波段符号，数字后会显示kHz、MHz符号，显示同样比较暗淡。

　　首先测整机电流，在15V输入电源回路中串入MF47型万用表，挡位拨在直流500mA，测得工作电流为llOmA，无论按下前面板上的哪一个操作键，电流均无变化。

　　怀疑数字调谐控制电路和显示电路有故障。打开机器外壳，整机由一块主电路板与一块显示控制板组成，两块电路板通过老式接插线相连，端子是压接式，掀起端子上部的一侧，连线就可以拔出来。

　　数字调谐控制IC是TC9157，较为少见，不过应该与常见的TC9153等区别不大。该机调谐按键无效，而调谐按键是直接受数字调谐电路控制的，除非接插线有接触不良故障，就可以先排除显示控制电路的故障。将接插线拨出，未见氧化现象，将所有的接插线重新插回去，故障依旧。

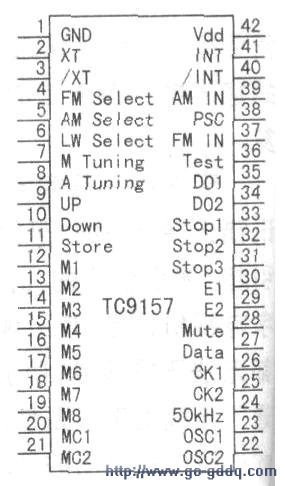

　　找不到TC9157的技术文档，只找到其引脚定义，如图所示。这是一个三波段的数字调谐控制电路，带自动调谐功能，KT-48将其省略了，手动调谐是(9)、(10)脚，波段选择是(4)、(5)脚，(7)、(8)脚是调谐手动／自动选择，(11)脚是存台，(12)~(19)脚是存台位置，即每个波段可以存8个台，(34)、(35)脚是调谐电压生成输出脚，(37)、(39)脚是FM/AM振荡信号输入，(42)脚是供电端。

　　从退耦电容的耐压来看，TC9157应该是5v供电，用MF47型万用表的电压挡测量(42)脚的电压，仅3V多一点，怀疑TC9157已经损坏，但是在其供电回路中串八万用表，用500mA挡测量，电流只有几毫安。TC9157的供电回路没有限流电阻，而是串接了一个大小与常见的1N4148相仿的玻璃封装的二极管，测量这个二极管也是完好的。可推测供电电路有故障。

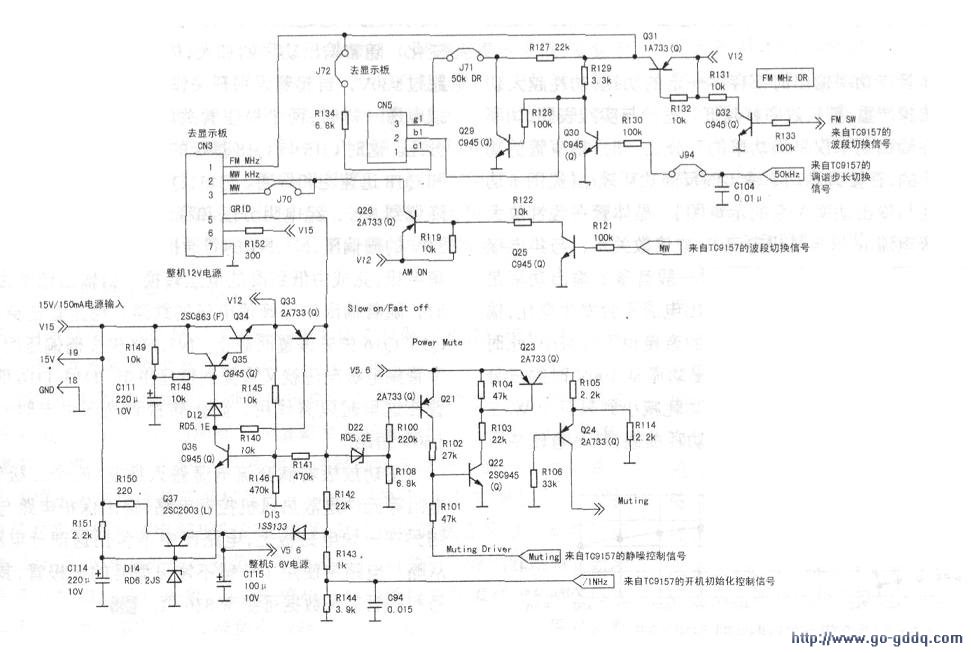

　　“KT-48”的供电电路，全部由分立元件构成，密密麻麻一大片，直接在板分析有些困难，遂将这部分电路测绘出来，如下图所示。外部15V直流电源输入后分成三路，一路送到R152，降压后为显示屏提供约2V的显示电源；一路送到以Q34、Q35为核心组成的串联稳压电路，为整机提供12V电源，这个串联稳压电路的基准电压是由两只稳压管，即D12和D14提供，而串联稳压电路的基准电压回路中还串联了一只电子开关Q36，由TC9157送来的信号控制12V电源的延时供电；第三路经R150送往Q37构成的串联稳压电路，为整机提供5.6V的稳压电源，TC9157使用的就是这一组电源。其余是与电源有直接联系的电路，包括AM/FM调谐步长控制电平(50k DR)、AM/FM波段转换控制电平（FM SW与AM ON）、AM/FM频率显示单位切换(FM MHz DR)、静噪控制(Power Mute/MutingDriver)。

　　实测电路图印证了前面的判断，即TC9157的供电电压是5V．是经5.6V电源降压得来的，而且5.6V电源还牵制着12V稳压电源。用MF47型万用表的电压挡实测Q37的输出只有4.1V，Q34的输出只有9.1V左右。拆下Q37测量，完好；拆下C114、R151测量，完好，最后拆下D14测量，击穿了。D14(RD6.2JS)是NEC生产的雪崩型DHD(Double Heatsink Diode,双散热）稳压二极管，D0-34封装，利用两根引线同时散热，故名DHD。查NEC的技术手册，RD6.2JS的lz为5mA，即最小稳压电流为5mA，小于这个数值，稳压性能将不能保证，根据典型稳压范围的不同分为4挡，以字母分挡，分别是AB（典型稳压范围：5.86V～6.53V，下同）、ABl(5.31V—5.55V)、AB2(6.06V—6.33V)、AB3( 5.26V～6.5.3V)。Q37( 2SC2003)的稳压输出为5.6V,b-e结的典型压降为0.8V，则基极的电压基准应该是6.4V．由此推测，D14的稳压分挡应该是AB2，即不小于6V的稳压管。

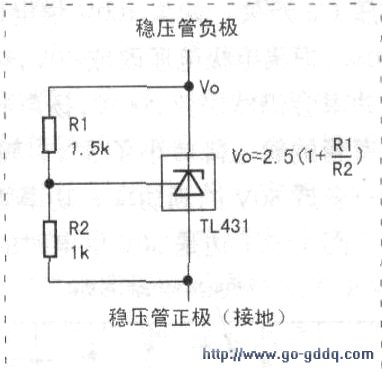

　　因手头没有合适的稳压管，决定用TL431代替，以提高稳压精度，减小维持电流（TL431的典型稳压最小电流不小于1mA即可），用TL431代替稳压管只需要增加两只电阻即可，如右图所示。按图示参数，用数字万用表实测Vo为6.3V。右图给出了TL431稳压输出的计算公式，按照右图电路，用TL431可以拼成2.5V以上，37V以下任意稳压值的“稳压管”，这样的“稳压管”，以T0-92封装的为例，耗散功率约为1W。

　　用右图电路代换下图中的D14后开机，KT-48恢复正常。
