此机开机，光栅中间为棱角分明的菱形，四角为规整的黑三角，图、色、音均可。起初认为偏转线圈损坏，但很快否定判断，因为偏转损坏一般会破坏色纯和会聚，而该机光栅虽然畸变，但色纯和会聚良好。当瞬间短路枕校管Q406的D-S极时，光栅满幅而且行幅过大、枕形失真（编者：此时光栅幅度满屏，可以推断该机偏转电路没有故障，出现菱形光栅的原因应该与枕校电路有关）；当瞬间短路枕校管的G-S极时，光栅行幅度变得很窄，也不呈菱形两次试探的结果，似乎说明枕校电路无故障，但抛弃枕校电路不作故障考虑，又无法解释菱形光栅现象。每遇不明所以的奇怪故障，习惯向软件“问责”，但在本例维修中，拷贝同机芯存储器上机试验，发现仅场幅度变得略小之外，菱形现象并无实质性变化，说明故障并非软件异常所致。维修进入思路迷茫状态。

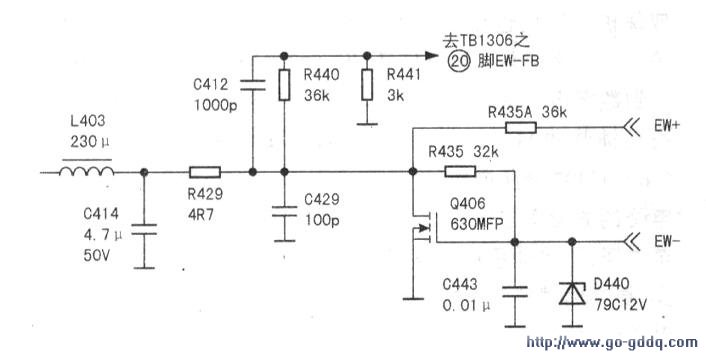

　　后找来TCL- MS23机芯电路图，发现该机芯有个特点：数字板中行场小信号处理芯片TB1306/1307的(20)脚为枕校反馈端(EW-FB)，该脚反馈信号取自主板枕校管D极（见下图）。由此可以理解：设置枕校负反馈功能有利于稳定行幅度和改善行幅线性，减轻由于CRT元件性能参数小范围变化带来的光栅畸变。但是另一方面，如果负反馈元件失效，将造成过矫正，表现为桶形失真；桶形失真发展到极端，则有可能为菱形光栅。本着这种推想，检查枕校负反馈元件，发现R440由正常的36kΩ变值为约200kΩ，更换后光栅恢复正常。后在MS23机芯其他机型上发现R440为1 5kΩ,，试将R440增大为lOOkΩ左右时出现近似菱形光栅。
