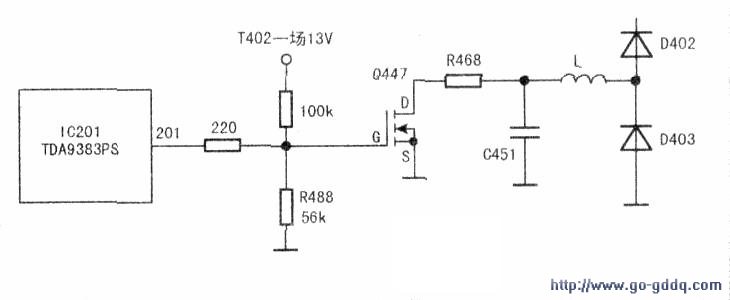

打开后盖，发现电路板背面加焊了一只5600pF/1600V的逆程电容。按先易后难的原则，进入IIC总线调试。《家电维修》2005年6期有介绍此产品进入IIC总线进入方法用本机遥控器RC-F42T，进入后，按数字键“8”，出现H-BOW项弓形失真校正，数值为“27”，改变数值(0~63)无效，又按相关的数字键“1”后，H-PARALLF,L枕校数值为“32”，改变数值亦无效，看来软件无问题测枕校功率管Q447{场效应管IRF630MF )G脚电压为4.2V，D极为42V，都偏高见下图。代换此管，故障依旧。

　　Q447 D极有42V电压，说明此管工作接近于截止状态或根本未工作，而电路中的阻尼管D402、D403、电容C451、电感等元件正常，重点查Q447周边元件。Q447 G极上拉电阻实测为lOOkn，正常（在背面板上焊着），下偏电阻R488实测为l00kΩ,，取下从色环上得之为56kΩ，显然变大。用一只56kΩ电阻换后，电视画面行幅偏大，取下背后加焊的5600pF/1600V逆程电容后，图像恢复正常。此时，复测Q447，G极电压为3.4V，D极为26V。
