该机遭雷击后三无。开机检查电源电路部分，发现保险管F601熔断发黑，IC601(STR-W6756)电源块已经开裂，300v滤波电容c619烧焦，（2）脚过流检测电阻R613、R614开路，Q607c—e结击穿，R641开路，C636已无容量。

　　更换上述损坏元件（其中，C636用l0μF/250V代换较好，Q607没有A1930可用A1668代用)，检测IC601STR-W6756在路电阻，如下表所示。

　　看表中所测数据正常，测电源各输出端在路电阻也正常。焊开行限流电阻R301，用一只100W灯泡作假负载，通电试机，电源指示灯亮但灯泡不亮，按遥控器“待机”键无反应。测电源输出端各电压与正常机比较如下表所示。

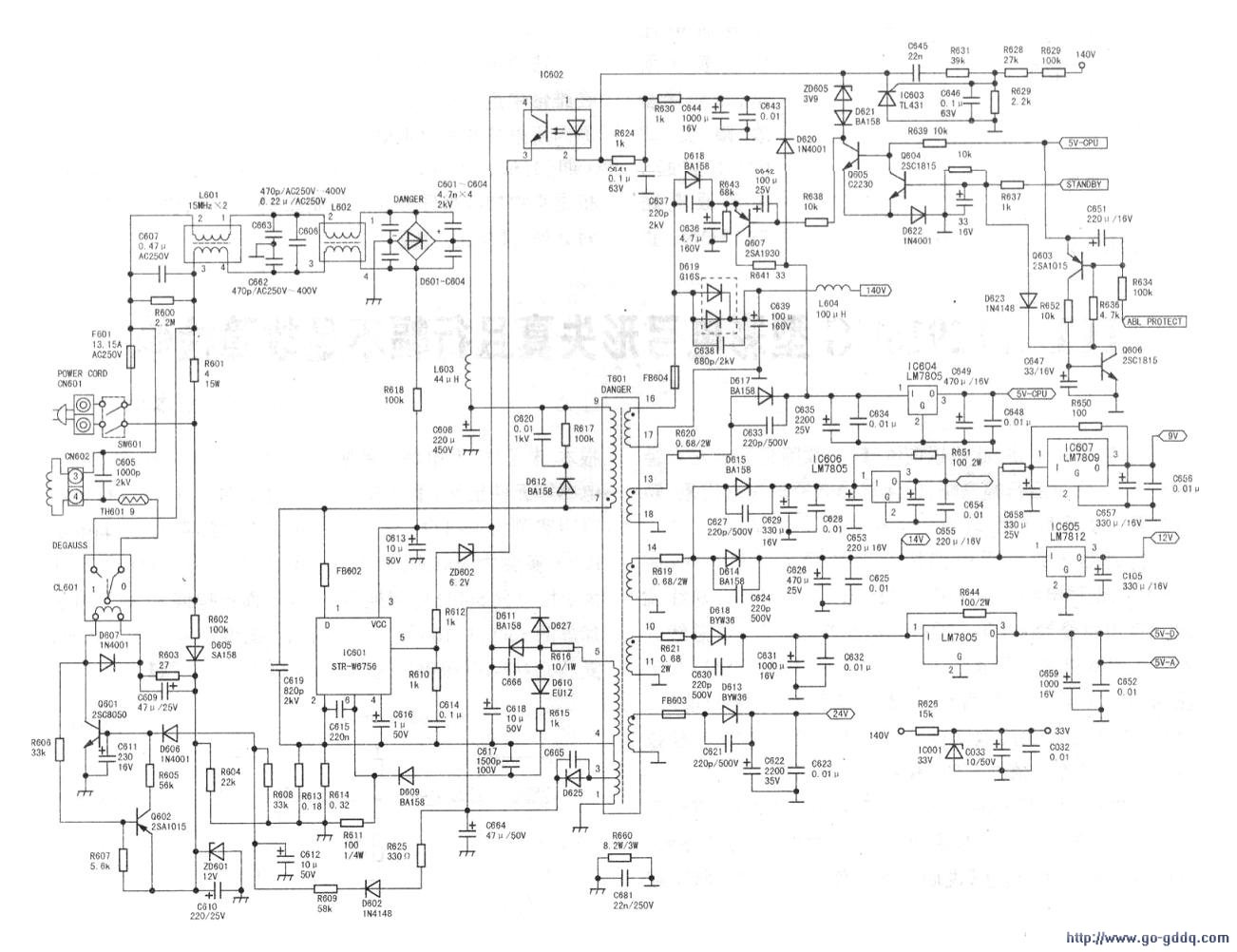

　　故障机电压值异常、表针摆动，说明电源部分仍不正常，后参看资料发现原图与实物有差异，图中图标IC601STR-W6756，实物为STR-W6856。

　　原图中无D627、D625、C666、C665、C664、R625，而实物有：实物却无图中的ZD603．这正好是控制继电器DL601的工作电压。再细心检查，发现开机瞬间无继电器的吸合声。通电后测C664(47μF/50V)两端电压为0v，正常应为16V．待机时为10V。经查C664无容量且已击穿导通。将其更换后通电试机，灯泡亮。电源各端输出电压正常。关机，接上R301　　及电视信号再开机，图像正常，但伴音甚小，且沉闷不清，把伴音制式转换后正常。检测IC401(TA1343N)(IIC总线控制音频处理电路)．各脚电压如上表所示。

　　对照上表与相关资料所示有两个疑点：一是其(21)脚音量控制电路滤波端资料上为1.5V．而实测为0.3V，偏低，换外接电容C414(3.3μF/50V)电压不变；二是(23)、(24)脚SCL时钟线、SDA数据线，按经验一般为3V～5V．而该机分别为2.4V、2.7V．较低，将其更换后故障依旧。

　　测各脚电压仍上表所示，说明伴音故障并非IC401引起，恢复原电路TA1343N．查IC402(TA8246)功放电路各脚电压与资料值如中表。

　　从中表中可以看出，(1)、(5)、(7)脚电压相差较大。(1)脚虽是空脚，但电压相差太大，而(5)脚是静噪端。查(5)、(7)脚外围元件，未发现问题；换一块TA8246，伴音故障不变。恢复原功放块TA8246，后询问用户，知雷击前该机就有不能放AV的问题，且收看TV时图像正常，但伴音不大，并有严重杂音。查AV工作时无图无声，收看TV时串有AV工作时细微不清的伴音声，查相关资料得知，该机IC202(HCF4052)为视频与Y/C切换电路，IC201(HCT4052)为音频切换电路。干脆更换IC202，换后AV工作时有正常图像无伴音；再换IC201后AV、TV时伴音洪亮清晰，无杂音，故障排除。此时，实测IC201、IC202(HCF4052)收看TV节目时的数据记录如下表所示，供参考。
