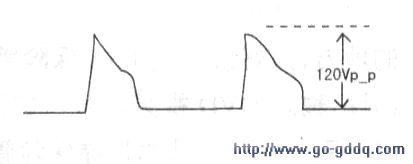

此显示器外加12V直流电源，输入DVD视频信号。测电源输出的10V电压正常，CD5151(16)、(20)脚电压正常，看来故障出在行输出级。测行输出管D880集电极电压为15V（正常应为l6.5V），波形如图所示，且有抖动感。

　　行输出管集电极电压略有下降（很难发现），波形幅度虽然没变，但形状发生改变且有抖动感，多为升压电容不良。取下升压电容220μF/25V，发现其一只脚已锈断。换之，故障排除。
