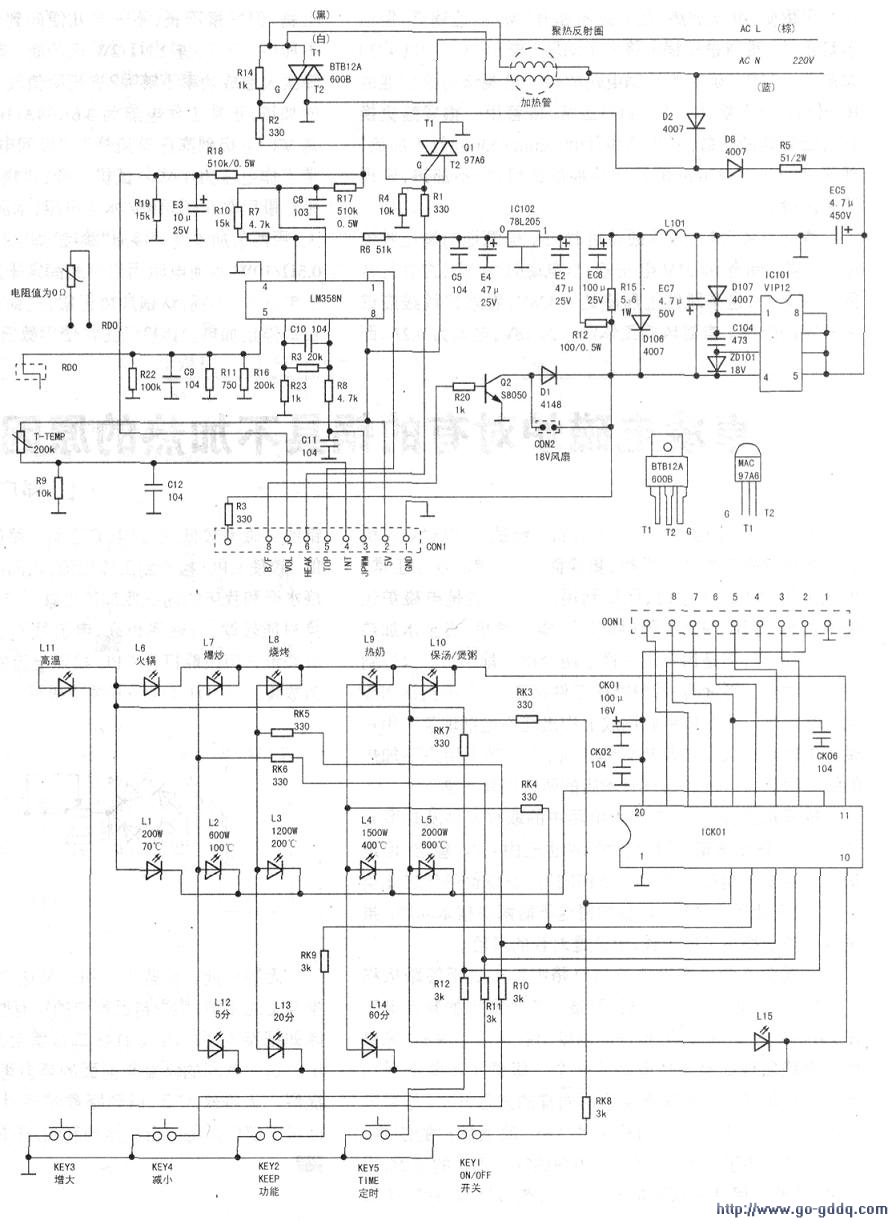

该红外光波炉实绘电路见上图、下图。从电路图中可以看出，本机芯带电，检修时要注意人身安全。根据故障现象，可断电后对怀疑单元或元件进行检查或代换。本例故障的检修部位及元件为加热管、双向晶闸管BTB12A、小双向晶闸管Ql(97A6)、高性能双向放大器LM358等电路。上电开机，测试QlG极电压为o.8v，已具备触发条件，并联时用的卤素加热管同时损坏的可能极小（拔下插头后测量均导通）。剩下的只有BTB12A、Ql。断电，取下Ql测试正、反均不能触发导通。取下BTB12A检查很正常。将Ql换新后，故障排除。
