此机顶盒不管怎样擦拭其智能卡的磁片部分都无法正常收看(听)到广播电视节目,导致我台为“村村通”无线发射设备使用的数字电视机顶盒信号源中断,影响广播电视播出的情况。只能打开数字电视机顶盒进行维修。

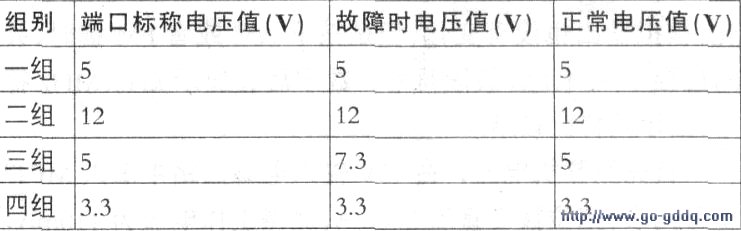

维修时,先打开数字电视机顶盒,找到电源部分的开关电源板,用万用表测数字电视机顶盒的四组电源电压如表所示。
由表1可知,故障时,第三组电压由5v升至7.3V.其余三组正常。
测量数字电视机顶盒开关电源初级220V整流滤波后的直流电压为310V,正常。细心检查发现,次级低压整流输出的滤波电解电容C13、C15、C17、C19顶部鼓起,其余电容无此现象。用四只相同规格的电解电容器换上后,试机,各组电压恢复正常。接上电视机试用,不再有智能卡通讯错误的显示,数字电视机顶盒恢复正常。
