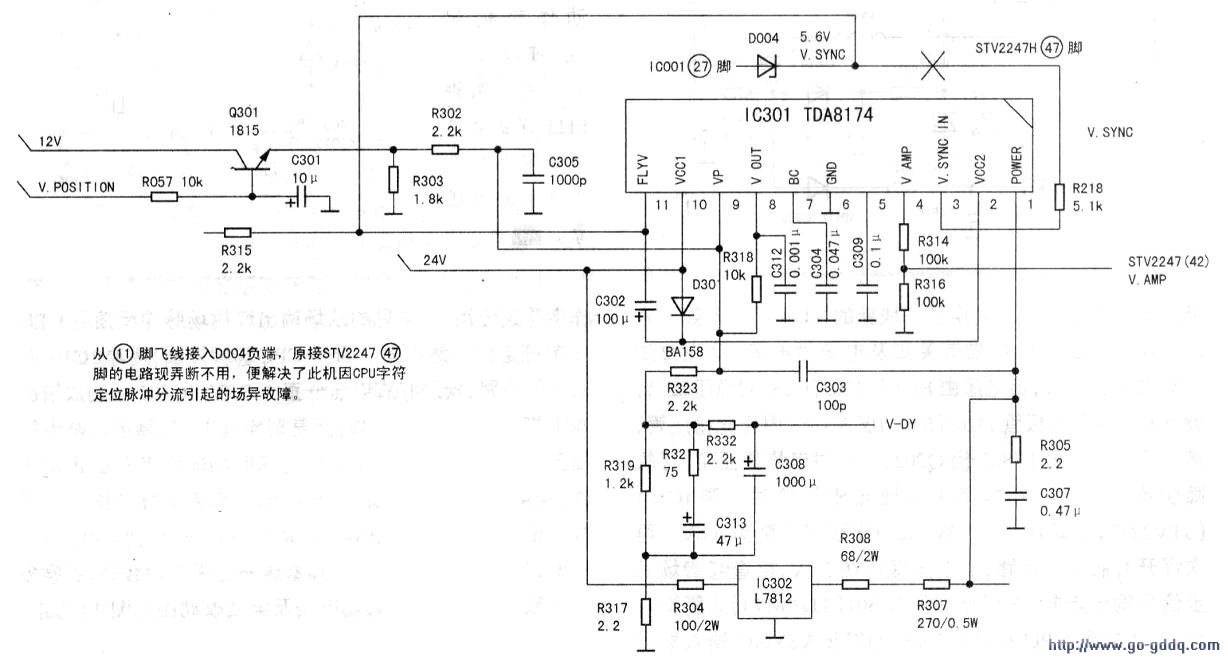

该机开机，无光无声，但灯丝亮。将行输出变压器加速极电压旋大，屏显中部水平亮带。查场输出块IC301(TDA8174)外围无变质元件，IC301(3)脚场激励输入端电压1.9V．正常应为4.7V；场自举电压提升(11)脚Ov．正常应为1.9V，显然场输出电路没有正常工作。因场输出电路没有正常工作，故CPU无场脉冲回送，致使遥控器无作用及无光栅。疑场输出块TDA8174不良，换后故障依旧。检查小信号处理ICl01(STV2247)(47)脚场激励输出端电压为4.5V．正常应为5.3V。断开(47)脚外围，(47)脚电压即为5.3V，认为IC101未损，复原(47)脚外围电路。新换一场块，故障消失，可交与用户不到三天，用户报说上次未维修好，故障重现。重新上门，又重新检查一遍IC301外围各元件无果，无计可施之下，又换了一块新的TDA8174无效。查IC101(STV2247)场扫描有关脚及电源供电等，发现(12)脚+5v供电仅4.6V，该电压由8V经Q203(C1815)稳压输出，测其b极稳压二极管D208(5.6V)仅5.4V。因无此稳压管，遂用三端稳压器L7805代Q203，+5V供电恢复正常，可故障仍不能排除。在故障未出现光栅正常时，测IC101(STV2247)(47)脚电压为5.3V，故障出现时下降为4.6V。再次焊开(47)脚外围电路，其电压保持在5.3V，检查(47)脚场同步信号输出走向，发现除加到IC301(TDA8174)(3)脚输入端外，还加到CPUIC1Ol(S3F880)(27)脚VSYNC输入端以作字符定位用，与常见的从场输出取用场脉冲反馈到CPU作字符定位显然不同。断开CPU(27)脚外围，复原IC101(47)脚外围电路，检测(47)脚电压一直为5.3V。IC301场功放输出端(1)脚电压稳定在11.8V(正常时电压)。(11)脚场自举电压提升端亦有1.9V电压了，感觉这时场输出电路已正常工作，但屏幕无光栅，这是由于CPU(27)脚无场脉冲输入的缘故。试从IC301ITDA8174）(11)脚用导线引场脉冲信号至CPU(27)脚，光栅恢复正常。顺着这一思路改动线路，观察多时故障未再现。此机芯场电路及电路改动图见下图。
