创维32D98HP型彩色电视,开机三无
来源:本站整理  作者:佚名  2011-11-04 12:44:46

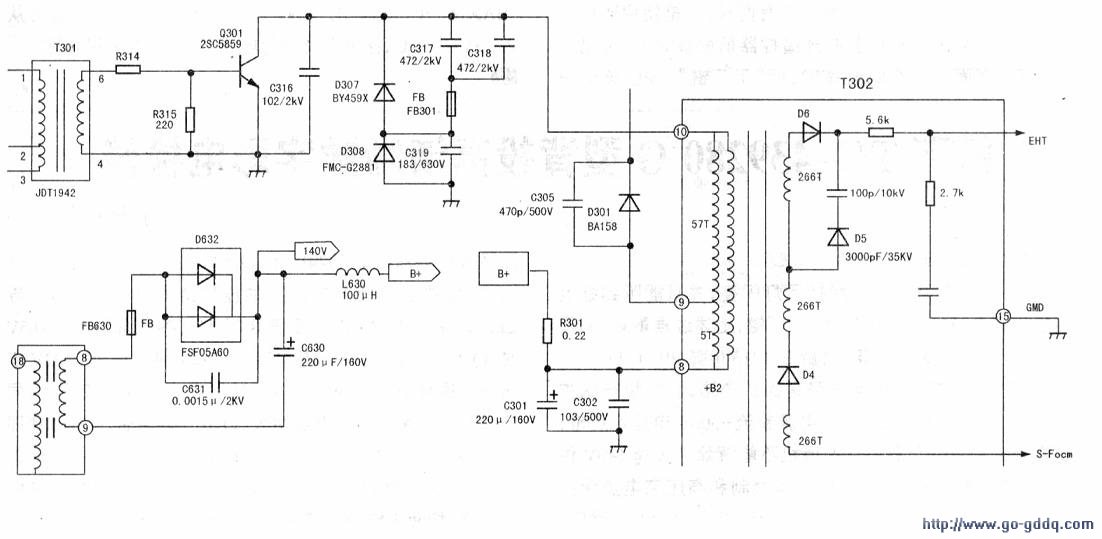

  该彩电在出现三无现象之前,由于天气潮湿,偶尔能开机,但机内伴有强烈的放电声,估计问题出在行输出变压器上。打开机壳,通电检查,发现有“唰”的一声,说明屏幕有高压供电,但屏幕无光,高压帽有明显的放电现象。断电,用干布清理高压帽附近的粉尘,并用吹风机吹走潮气后开机,屏幕出现图像,伴音也正常。以为问题解决了,但开机约半小时后,连续出现几声尖锐刺耳的声音,屏幕又没光了,再次开机,三无,行输出变压器内部有“吱吱”放电声。经检测,开关电源+B输出电压只有45V.正常应为140V。断开行扫描电路,在R301前面接一只灯泡作假负载,测+B电压为140V,正常,说明开关电源正常,负载有短路,问题应在行扫描电路上,见图。测行管Q301(2SC5859)对地电阻,没有短路,行管正常,阻尼二极管和逆程电容等都正常,最可能就是行输出变压器T302IBSC29-3807-52)内部绕组短路损坏。拆下行输出变压器,见其外壳有一条很大的裂纹,已经爆开。换用新的行输出变压器后,试机一切正常。
