开机检查，发现电源部分保险管炸裂，整流桥和PFC电路斩波管均已击穿。检查其他电路没有发现异常，更换损坏元件开机．电源指示灯亮，各路输出电压都正常，但依然不开机，且电源板上发出极大异响声，反复开关几次偶尔能开机，开机后则一切正常。维修一时陷入困境，感觉无处下手。思绪中无意间触到电源的共模滤波电感L802，感到其表面温度较高，这个电感怎么会发热呢？故障会不会和这个电感发热有关呢？

　　看来我们很有必要了解一下共差模滤波电路的作用。共模干扰是存在于所有交流相线和共模地(E)之间的干扰，其产生来源是两电气回路之间绝缘泄漏电流以及电磁场耦合等；差模噪声存在于交流相线之间，产生来源是脉动电流，比如开关器件的振铃电流以及二极管的反向恢复特性等。

　　从上图分析．L802是起共模滤波作用的，它的作用机理是：在同一磁环上做一个由两个绕向与匝数都相同的绕组组成的电感器。当信号电流在两个绕组流过时，产生的磁场恰好抵消，它可几乎无损耗地传输信号。因此，共模电流可以认为是地线的等效干扰电压所引起的干扰电流。当它流经两个绕组时，产生的磁场同相叠加，电感器对干扰电流呈现出较大的感抗，由此起到了抑制地线干扰的作用。当然导线穿过铁氧体磁芯形成的电感其阻抗虽然是随着频率的升高而增加，但是在不同频率上，其机理是完全不同的。

　　低频时，阻抗由电感的感抗构成。在低频时，磁芯的磁导率较高，因此电感量较大，并且此时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感。电感本身并不消耗能量，而仅储存能量，因此，电感会与电路中的电容构成谐振电路，在某些频率上会使干扰增强。

　　高频时，阻抗由体现磁芯损耗的电阻成分构成。随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。当高频信号通过铁氧体时，电磁能量以热的形式耗散掉，从而减小了干扰。

　　经过以上的分析了解，再结合实际情况可以看到，在开关电源应用于交流电网的场合，整流电路往往导致输入电流的断续，这除了大大降低输入功率因数外，还增加了大量高次谐波。同时，还有开关电源中功率开关管的高速开关动作（从几十千赫到数兆赫）等，这就是形成电磁干扰的主要原因。

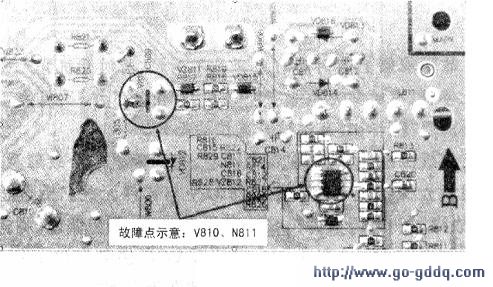

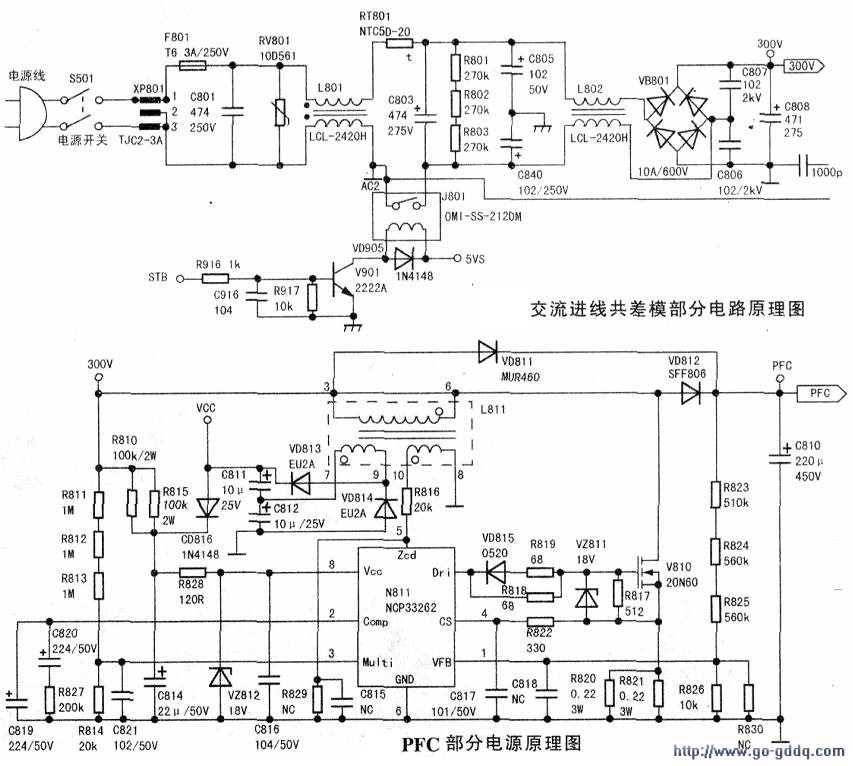

　　分析至此问题就很明确了，该机原故障恰恰就是损坏了两个极易引起电磁干扰的器件——整流桥和PFC电路的斩波管。那么，会不会是由于V810的损坏也同时造成PFC控制芯片N811性能受损，从而使PFC电路产生高次谐波，在通过L802时使L802异常发热呢？于是试着更换N811．相关电路见下图，实物故障点示意图见右图。再次开机无任何异常，开机一小时后，手摸L802表面无温升，故障排除。
