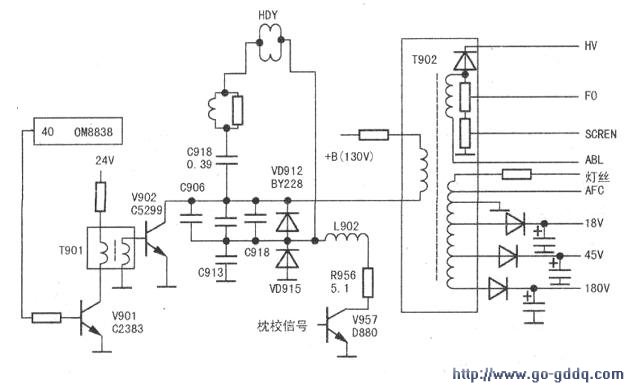

经查，行输出管V902击穿，相关电路如下图所示。行输出管被击穿，一定有暗藏杀手，不能换完就试机，否则可能造成不必要的损失。

　　先查电源。该机采用OM8838单片机，A3电源。用假负载．+B为130V，正常。经过几小时观察，+B十分稳定，说明烧V902与开关电源无关。

　　再查行扫描电路。测逆程电容C906、C907、C908及C913均正常。取下二极管VD915测量正常。取下二极管VD912(型号BY228，呈球状，灰白色测量，用47型指针式万用表Rxlk挡测其正向阻值为12Ω(正常)，反向阻值为80kΩ（正常应为无穷大），可见VD912反向漏电是导致行输出管V902击穿的原因。

　　由于手头没有BY228球状二极管，而行扫描电路对阻尼二极管上管要求严格，不能用其他高频整流二极管代替，只好新购了BY228上机，更换行输出管后试机，一切正常。

　　不料两天后该机返修，故障现象仍是三无。经查，仍是行输出管V902击穿。取下上次更换的BY228测量，正向阻值正常，反向有lOOkΩ阻值，漏电！再测量其余四只新购的BY228球状二极管，均为正向阻值正常，反向漏电。难道这批新购的BY228球状二极管质量都有问题？联想到原机的BY228球状二极管也是反向漏电、正向阻值正常，难道BY228球状二极管反向漏电是正常的？
　　
　　晚上无事，再次测量这批BY228球状二极管，用Rxlk挡测正向阻值均为12Ω左右，正常，测反向阻值均为无穷大，不漏电了。怪哉！白天漏电，晚上不漏电，难道是阳光在搞鬼？只好耐心等到第二天来验证。

　　次日，阳光明媚。用万用表Rxlk挡测这批二极管的反向电阻，果然各个均漏电，用一块黑布将被测二极管完全包上，阻值马上变为无穷大，不漏电了。再测从原机换下的BY228上换下的BY228，也是一样。

　　可见，原机的BY228球状二极管并非真漏电，而是太阳惹的祸，导致笔者误判。既然BY228是好的，就还得查行输出管V902击穿原因。最后，查出是行推动变压器T901一只脚虚焊，无规律的导致激励不足而烧行输出管V902。

　　将其补焊后，换上行输出管，再用原机BY228上机，故障彻底排除。
