测量D52正极对地电压为ov，测量DC-DC变换电路各路输出电压，VSC为130V正常，由IC35(LM2585S-ADJ)组成的DC-DC变换电路各路输出电压1均为Ov。检查FS4熔断丝已开路，说明后极有过流现象。

　　检查IC36、IC37、IC38、IC39，发现IC36输出端对地短路。

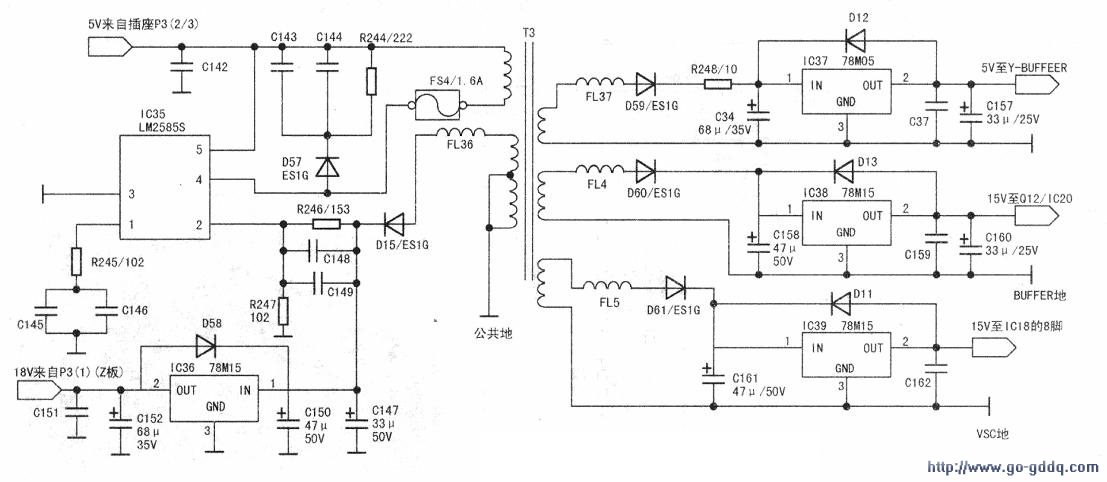

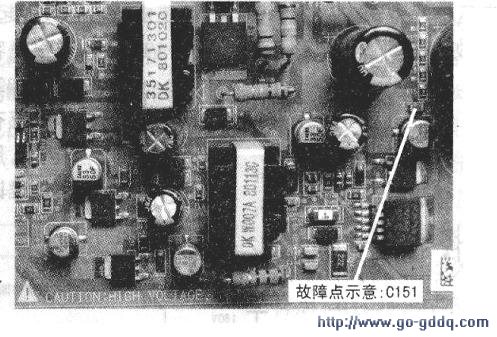

　　拆下IC36．复测电路仍然短路。依次断开后续元件，当断开C151时，阻值恢复正常，测量C151已经短路。更换C151,装好FS4熔断丝，通电试机故障排除。相关电路见上图，故障点实物示意见下图。
