海信TPW3208型等离子彩电,通电后指示灯不亮,三无
来源:本站整理  作者:佚名  2011-11-05 14:51:24

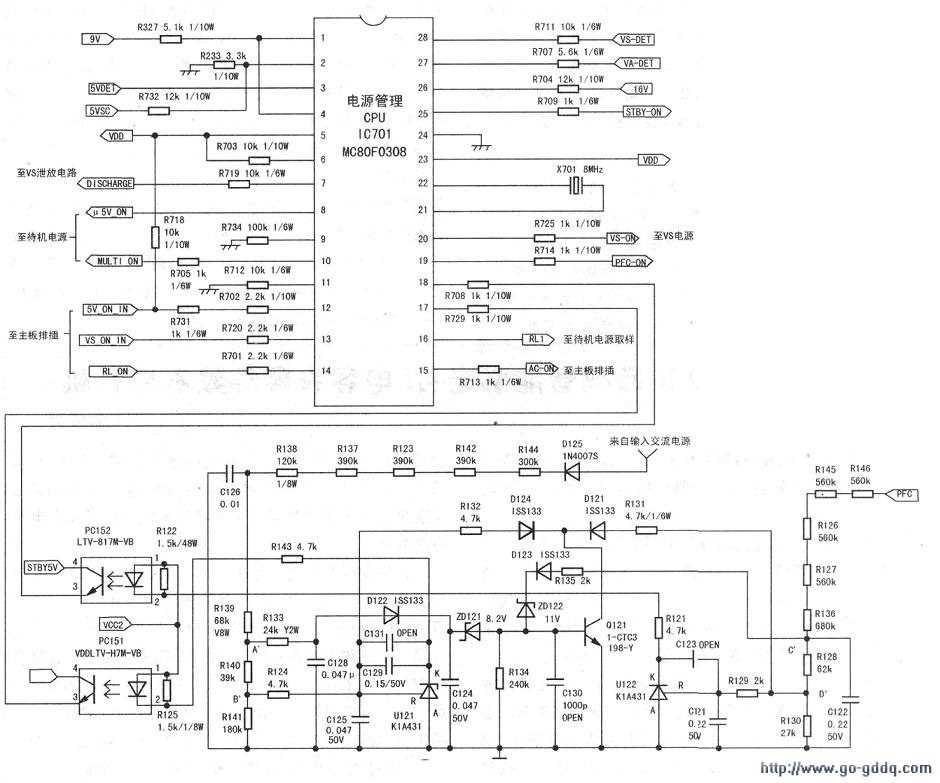

  打开机壳,见交流保险丝和通往X、Y驱动电路的保险丝完好,且没有查到明显的损坏元器件,初步判断为保护电路动作。快速测量所有输出电源,均无输出电压,判断为交流输入电源过压、欠压或PFC电源过压。测量下图中A’点(交流电源输入过压取样点)电压为4V,不正常,正常应为5.2V;测B’点(交流电源输入欠压取样点)电压为2V,不正常,正常应为2.5V;C’7点(PFC电源过压取样点)电压为11.8V,正常;D’点(PFC电源欠压取样点)电压为2.6V,正常。由此判断交流输入电压欠压造成保护电路动作。查该支路,发现电阻R144(300kΩl/8W)增至360kΩ,。将其换新后,测A’点电压为5.2V,B’点电压为2.5V,且各组电压均有正常输出。试机两小时,一切正常。注_LG公司生产的32寸PDP电源经常因为此部分电路出故障引起此例故障,可采取此例方法进行判定。
