长虹LT26810U彩电指示灯亮,不能开机
来源:本站整理  作者:佚名  2011-11-08 07:44:24



  液晶电视的工作原理在很多方面与CRT彩电是一样的。该机开关电源为一块独立组件电路板,输出的电压有三组:+5VSB、+5V_3A、+24V。其中.+5VSB电压为待机工作电压。电视机上的电源开关接通后,机上的指示灯亮,说明机内开关电源中的待机电源工作正常,能为机内信号处理板提供正常的待机工作电压。

  用遥控器或本机键开机后,指示灯无变化。据此初步确定,该机故障是控制系统电路没有工作。该机的控制系统电路主要由用户存储器U14(24C32)、程序存储器(FLASH)U19(M25P64)和主芯片U34(MT8222)内部CPU部分的模块电路组成。其故障不一定是控制系统电路中的集成块损坏,也可能是其他电路存在故障,导致控制系统电路工作不正常。液晶电视和CRT彩电一样控制系统电路要工作,首先其供电电压必须正常。于是,要他先对控制系统电路的供电电路进行检查。并指出该机控制系统电路的供电电路主要由DC-DC稳压电路U3、U7、U8组成。

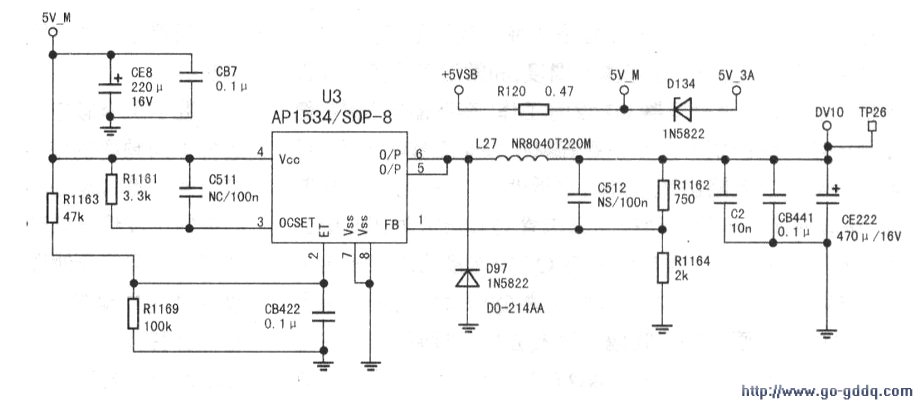

  其中.U3为1.05V稳压器,见下图。开关电源输出的+5VSB电压经电阻R120(0.47Ω)加到u3(4)脚,稳压后从(5)、(6)脚输出1.05V电压,加在主芯片U34(MT8222)(45)、(114)、(115)、(129)、(130)、(145)、(184)、(200)脚,作为主芯片内部部分模块电路的工作电压。

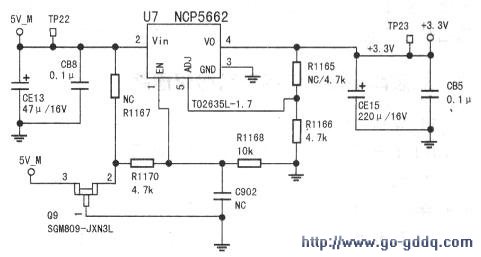

  U7为3.3V稳压器,见下图,开关电源输出的+5VSB电压,经电阻R120(0.47Ω)加到u7(2)脚,稳压后从(4)脚输出3.3V电压,然后分为多路,一路直接输往稳压器U8③脚,作为该稳压器的输入电压;一路直接加在用户存储器U14、程序存储器U19上,作为用户存储器和程序存储器的工作电压;还有一路经电感FB20、FB36、FB37、FB38、FB46、FB51、FB50、FB49、FB48、FB47、FB39、FB40后,分别加在主芯片U34(MT8222)(46)、(12)、(24)、(37)、(196)、(13)、(32)、(93)、(216)、(244)、(17)、36脚,作为主芯片内部部分模块电路的工作电压。

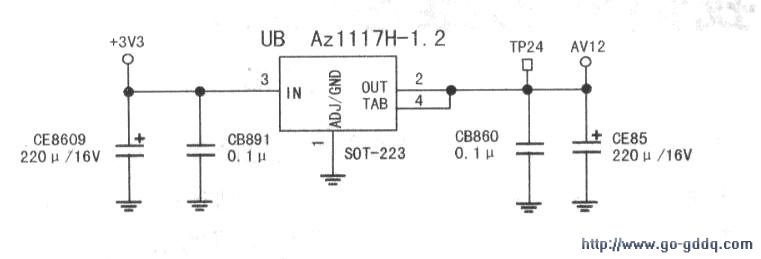

  U8为1.2V稳压器,见下图。3.3V稳压器U7输出的+3.3V从U8(3)脚输入,稳压后从(2)脚输出1.2V电压,然后经电感FB19、FB24.FB25、FB34、FB33、FB32、FB31、FB30、FB35、FB41,分别加到主芯片U34(MT8222)(27)、(28)、(31)、(30)、(29)、(100)、(160)、(193)、(236)、(256)、(85)、(255)脚,作为主芯片内部部分模块电路的工作电压。

  从电路结构和稳压电路工作时序上看,U3、U7、U8在电源开关接通后就应当有电压输出。而U8又只有在U7工作正常的情况下才有电压输出。因此,在对U3、U7、U8组成的稳压电路进行检查时,首先检查U7组成的电路。发现稳压器U7无3.3V电压输出,是不是U7坏了,或U7的电压输出端存在滤波电容漏电或击穿短路故障。U7表面无温度,说明稳压器U7没有工作,在液晶电视中,稳压器内部开路的情况几乎不存在.U7没有工作的原因,可能是启动控制电路出了故障。U7(1)脚为启动控制脚,该脚外接了一只启动控制三极管Q9,正常时,Q9应当工作在导通状态,电阻R1170与Q9相连接处的电压应当接近5v。检查Q9,Q9开路了,可无此型号的三极管代换。建议去掉三极管不装,在电路板R1167位置上装一只15kΩ,的电阻试一下。对电路进行改动后通电试机,电视机二次开机正常,屏幕上出现了正常的图像。至此故障排除。
