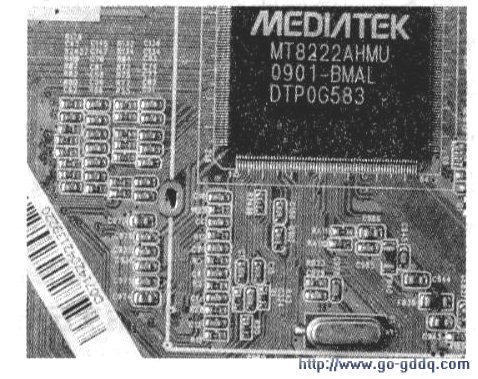

电视机仅是接收AV1信号无图，接收其他信号均正常，说明该机故障在AV1信号输入通道电路，或主芯片内部的视频切换电路存在故障。电视机工作在AV状态时，从视频信号输入接口输入的视频信号经FB1、Rl、Cl加到主芯片U34(MT8222）的(7)脚。测量(7)脚对地电阻正常。初步判定主芯片内部的视频信号输入接口电路无短路故障。在AV1状态下输入AV信号，用一只0.47μF的电容一端接在视频信号输入接口，另一端通过导线直接接在U34的(7)脚，屏幕上显示的图像正常。这说明该机AV1无图像故障在AV1的视频输入接口与主芯片(7)脚间的电路上。检查AV1的视频输入接口与主芯片(7)脚间的电路，发现AV1视频信号输入接口输入的信号路径是：视频信号一FB1一电路板的过孔→Rl→Cl→主芯片(7)脚。从信号输入接口开始顺着信号路径检查，发现FB1与Rl之间电路板的过孔不通，如图所示。用细钢针穿通后再穿入一根细铜丝焊好，通电试机，接收AV1信号正常。
