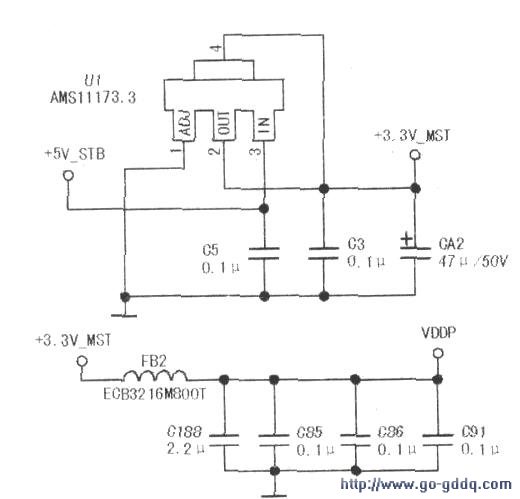

根据故障现象分析应重点检查数字信号处理板是否有正常的上屏供电和LVDS信号输出。检查上屏电压形成集成块U4（fRF7314)的(5)～(8)脚电压为12V，说明信号处理板送往液晶屏的上屏电压正常。用万用表测量LVDS电压时，发现在o.sv～0.8v左右，正常电压应在1V~1.5V，说明故障原因是主芯片U13(MST721DU)工作不正常。电视机能够开机，又说明以主芯片U13、存储器U14、FLASHU16共同组成的控制系统电路工作正常。故障原因应当是U13中与图像信号处理（主要是变频处理和上屏信号形成电路）的相关电路工作不正常。检查U13与图像信号处理电路有关的供电电压，发现U13的(58)、(112)、(140)、(150)脚供电电压（VDDP电压)只有1.4V，而正常电压应当是3..3V。该3.3、，电压来自由Ul(AMS11173.3)组成的DC-DC电路，见下图。测量Ul(3)脚电压为3.25V基本正常，测量FB2两端电压，一端为3.25V，另一端为1.4V，分析为FB2有故障，检查时发现FB2阻阻变大，更换后故障排除。
