此机二次开机后，屏幕呈现黑屏，伴音正常。此类现象多是电源板、驱动板等电路有问题。卸开机器后壳检查电源板，发现无vs电压输出，判断黑屏是vs电压有故障所致。

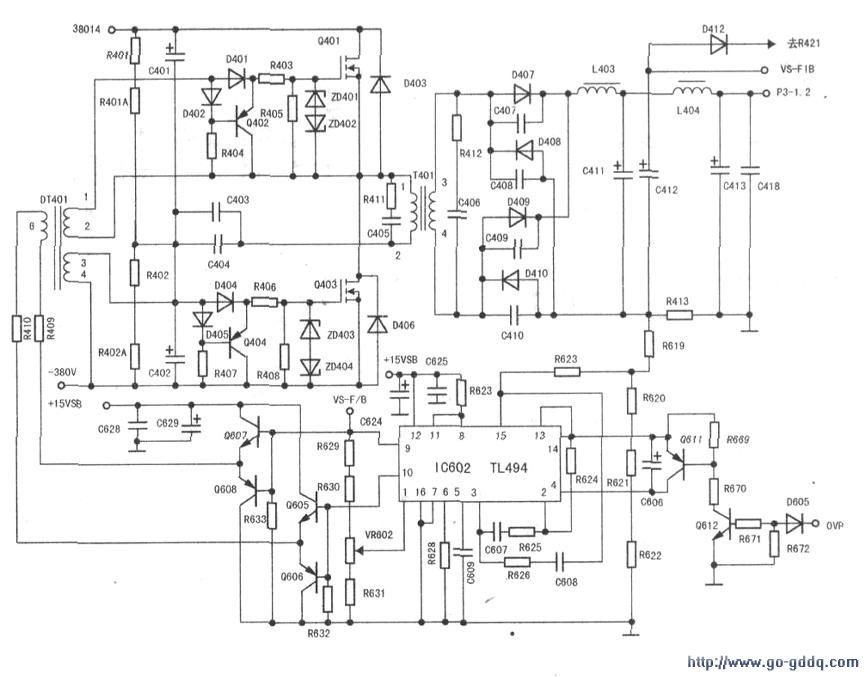

　　此机的vs电压形成电路是由电源控制芯片IC602(TL494)、Q605～Q608、DT401、Q401、Q403、T401及外围元件组成，相关电路见图1。当电源控制芯片IC602(TL494)(12)脚得到+15VSB供电后，其内部振荡器、基准电压发生器开始工作。脉宽调制器IC602具有单端和双端两种输出功能，输出方式受(13)脚电平控制，(13)脚接地低电平为单端输出，接5V高电平为双端输出，本机采用双端输出方式。

　　IC602内部振荡器起振后，经内部电路处理，从(10)、(9)脚输出具有一定宽度的脉冲电压，分别经Q605、Q606和Q607、Q608推换放大，输出VS-DRV-A和VS-DRV-B驱动脉冲，加到DT401的初级绕组(6)、(5)脚，经耦合后从两个次级绕组输出，其(1)一(2)绕组输出的脉冲加到开关管Q401的栅极，(3)一(4)绕组输出的脉冲加到开关管Q403的栅极。由下图可知，此电源有两只开关管Q401、Q403，是半桥驱动方式的开关电源。工作时，在驱动脉冲的驱动下，两只开关管轮流导通，使开关变压器T401次级绕组中始终有脉冲电压输出，和普通单开关管开关电源电路相比，此电源相当于两只开关电源在工作，可以大大减轻开关管的负担，提高其工作效率。该电源的稳压控制电路由C412、R629、R630、VR602、R631和IC602(1)脚组成。当某种原因引起输出电压升高时，电容C412两端电压升高，经R629、R630、VR602、R631分压后的电压随之升高．IC602(1)同相端电压也升高，经内部电路处理后，控制IC602(10)、(9)脚输出的脉冲占空比减小，开关管Q401、Q403的导通时间缩短，输出电压下降。当输出电压低于规定值时，稳压过程与上述相反，最终使各级输出电压保持稳定。

　　输出电路：开关变压器T401(3)一(4)绕组感应电压经D407~D410桥式整流．L403、C411、C412滤波后输出vs电压，为PDP显示屏提供vs电源。

　　VS电压保护电路：当某种原因导致vs电压异常升高时，保护电路A705发射极输出高电平（即OVP检测电压），经D605加到Q612基极，控制Q612和Q611导通，IC602(4)脚位高电平．IC602内部电路得到此高电平，控制比较器关闭(10)、(9)脚的脉冲输出，T401次级因此无vs电压输出，从而达到vs电压保护的目的。

　　经上述电路分析后，检查开关管Q401～Q403均已击穿，其外围元件ZD401、ZD402、ZD403、ZD404也已击穿，R403、R406亦已开路。将上述元件更换后，vs电压仍无输出。查D401、D404．发现已开路。用两只1N4148型二极管更换后通电试机．vs端电压输出恢复正常，故障排除。
