开机检查，接收电视节目有图像、无声音，除画面和字幕反转外，图像正常。改变音量大小，屏幕音量显示条随之变化，只是扬声器如同静音。接上影碟机，进行AV转换，无论在AV1还是AV2，屏幕始终保持接收到的电视节目，并能转换频道。也就是说，虽然屏显表示TV/AVl/AV2三种状态已经转换，但实际输出的是同一电视节目信号。

　　因接收电视信号图像正常，虽然不能播放影碟机的AV信号，画面和字幕反转现象应与AV转换无关。查该机的“特殊功能”项有镜像旋转功能，可使画面显示成正常、镜像、1800旋转和1800镜像四种状态。画面和宇幕反转是处在了“镜像”状态，是用户在机器故障时随意乱调造成的，关掉“镜像旋转”功能，画面和字幕立即恢复正常。由此看出，此机实为音/视频转换故障。在进行AV转换时，屏显宇幕随按动转换按键有TV/AVl/AV2正常显示，说明控制电路没有问题；在三种状态下始终输出电视信号，说明转换电路没有动作。为了区分是控制电路还是转换电路故障，决定利用机器本身配置的耳机和音视频输出接口进行判断。在接收到电视节目后，将耳机插入接口听不到声音，而在音频输出接口接上家用电脑用的功放后声音却清晰正常。我们知道音频输出接口一般是在转换电路之前，耳机接口是和扬声器并联在转换电路之后，音频输出接口有音频信号正常输出，耳机和扬声器却没有声音输出，说明音/视频转换电路出了问题，而且转换电路故障不仅影响视频转换，可能也影响音频输出。

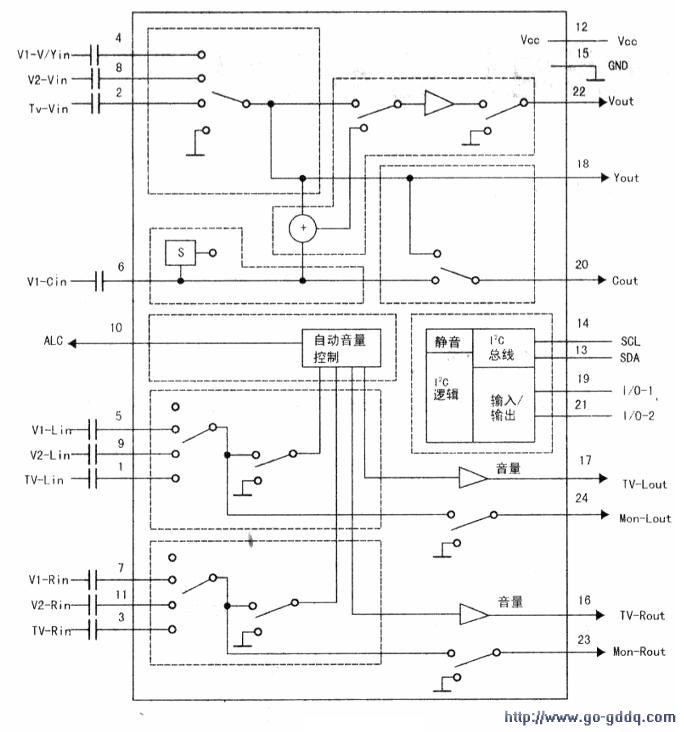

　　由于没有图纸，只好打开机壳直接查看主板。在音/视频输入输出接口附近，有一集成块位号为IC301、型号为TC90LOIN的集成电路即是音/视频转换电路。TC90LOIN视频为三路输入，一路输出（其中一通道与S端子共用）；音频也为三路输入，一路输出。

　　开机，检查IC301工作状态。测量相关脚工作电压，(12)脚vCC电源供电端只有3.8V．其余脚为2V左右，明显低于正常工作电压（见下表）。(12)脚外接C313( lOOμF/16V)电解电容和C314贴片电容，并经D316的贴片二极管接供电电源。测量D316两端电压，接IC端为3.8V，接电源端为4.6V。电压过低，可能是电源故障，也可能是C313、D316或IC301本身问题。

　　焊下D316．断开供电电路，测量供电端电压为9V．说明供电电源正常；再测D316正反向电阻也正常，排除了供电问题。测IC301(12)脚对地电阻约为0.2kΩ,，低于0.4kΩ正常值，造成电压过低。换新TC90LOIN(IC301)，故障排除。
