一台顺柏SC-2082型电磁炉,上电开机放锅后,有时很快就能加热,有时要等机子发出“嘀嘀”报警声大约10次—20次后才能加热,而正常加热后,只要不关机,电磁炉可以持续加热,分析检修:打开机壳检查,发现主板中几只大功率取样电阻及LM339等均被他人拆焊过,所幸没把电路搞乱,基本能保持原样。
从故障现象分析,该机大部分电路基本正常,估计是某元件性能不良或变值,导致电路误动作。首先用模糊法检测电路中几只高压取样电阻及其对地分压,未见异常;代换IC1(LM399),故障依旧。

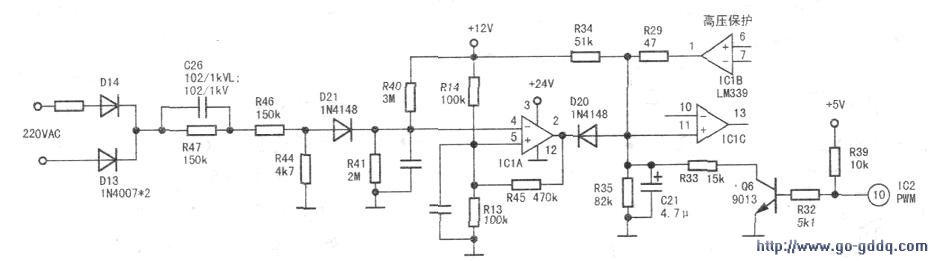

经以上检查后,把故障范围锁定在开关机电路、IGBTc极高压保护电路(VCE)、浪涌电压保护电路。首先检查开关机电路,经查启动脉冲幅度正常,该单元电路无异常;接着用分区开路法,分别断开VCE电路输出控制电阻R29和浪涌保护电路隔离二极管D20,当断开D20后,电磁炉正常启动加热,说明故障在浪涌电压保护电路(如图所示)。
实测ICIA(4)脚电压为4.61V,(5)脚为5.34V,(2)脚为5.81V。由图1可知:+12V电压经R13、R14分压后,其中点电压(即ICIA(5)脚)应为6V,而实测为5.34V,看来R13、R14、C19中必有一只受损元件。经查,R14已由lOOkΩ变为128kΩ,。将其换新后,故障排除。
R14阻值变大,使得ICIA(5)脚基准电压偏离正常值。
当电磁炉放锅开机时,若(4)脚电压瞬间高于(5)脚,则ICIA(2)脚为低电平,通过D20将ICIA(11)脚的脉宽调控电平拉低,使电磁炉不能正常启动加热;而在ICIA没发生误动作时,D20负极为高电平,则电磁炉可以顺利启动加热。
