一款有源小型2.0音箱，连接到音频设备上．喇叭里有一种“嗡……”的杂音，输出的音量较小且失真，当把φ3.5mm的插头从插孔拔出一个合适的位置时，就可以1恢复到正常音量且失真消失，但是“嗡嗡”声始终存在。

　　经检查测试，发现较大幅度地抖动信号线，杂音有时可以消失，用万用表测量其通断情况，发现信号线出现抽筋断路，将其损坏部分剪掉重新接好，故障排除。

　　分析故障原因，该音箱是单位的淘汰品，由于在办公室使用，音频线被压在了办公桌下面，或许是不经意间把音频线从桌子下面生拉硬拽出来，引起音频线抽筋断路的情况。

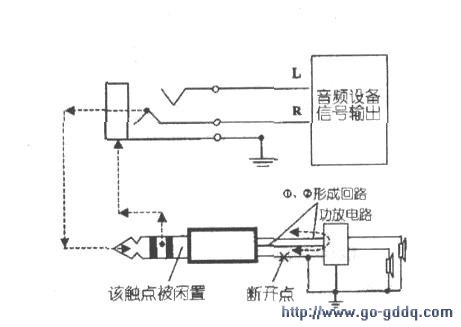

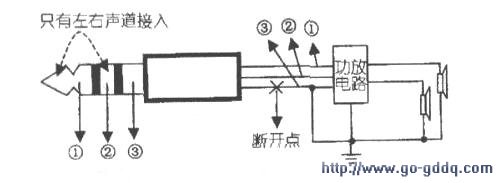

　　该音箱音频信号输入端是一个φ3.5mm双声道插头（如上图）．(1)和(2)是左右声道输入端，(3)是公共接地端，该故障就是由于(8)断开，只剩下(1)和(2)，当插头全部插入音频设备中时，只有(1)和(2)两个输入点与电路接通，它们与公共接地形不成有效的信号回路，所以，从喇叭里面昕到的是很微弱的失真信号。当插头拔出一些时，两个输入点中的(2)将会作为接地端与另一个输入端(1)构成完整的信号回路，从而可以从喇叭里听到较大音量的输出信号（如下图）。

　　不管是部分插入还是全部插入，都属于一种不正常的工作状态。只有将断开的③引线连通．才能恢复到一个正常的工作状态。，
