海尔全自动洗衣机刚通电就开始转动,接着是机内冒烟,并有烧焦臭味
来源:本站整理  作者:佚名  2011-11-18 17:24:25



  拆机检查,电机和电磁阀没有明显的痕迹,再拆开控制板,有些臭味,这种板用一种半透明的密封胶封住,胶又很黏手,不便于测试,仔细观察发现一边缘部分有黑色,估计这里就是烧焦处。

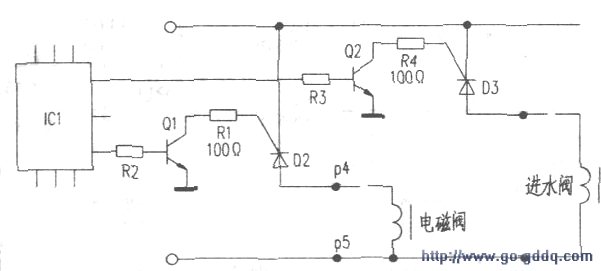

  将胶拨开,果然看见有三条铜皮烧断,用刻刀刮掉烧焦的树脂板,用导线将三处断路点连接好后试机,按键各功能指示正常,脱水肘电磁阀不动作,不能排水。测电磁阀的阻值为7kΩ,左右(数字万用表测),进水阀的阻值为几十欧(这一点初维修全自动洗衣机的要注意,以免误判),再测脱水时电磁阀两端电压才几伏,顺着到排水电磁阀的插座找到可控硅,与其他几只比较在路测试数值差不多,换一只可控硅故障依旧。再将密封胶拨开点查看,并根据实物绘出部分电路图(如附图所示)。其中R1有些变色(测得1.5kΩ左右,与其他可控硅控制极的电阻lOOΩ比较差别大),换掉后试机,排水电磁阀动作了,可是一通申嵩排水(不停.不受控。只好再顺着线路撕开些密封胶查看,原来Rl前还有一只三极管(三个极间全部短路),用9013换上后,故障排除。
