此机外接电源适配器输出12V电压正常，初步判断为机器内部高压逆变电路或驱动板出故障。

　　打开后机盖查看，束发现可疑迹象，按先易后难原则，首先代换两条高压逆变电路（俗称高压条）仍不能开机，故障依旧，于是将疑点转移到驱动板上。

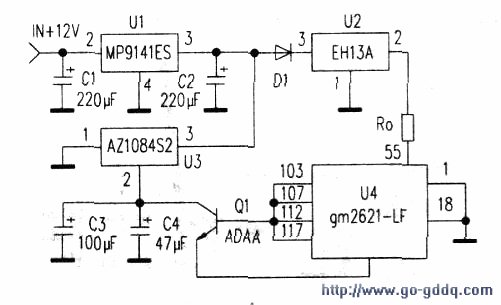

　　暂时把高压条与灯管分离开，以便挪开液晶屏，把驱动板拆出来单独检测修理。经仔细观察，驱动板上的电容Cl顶部已呈凸状，用好的电容替换后，对驱动板单独加电测量．12V电压能正常输送到驱动板上。顺着电压的走向，依次测量各个关键点电位（相关电路见附图示）：外接12V电潦是直接加到Ul(MP9141ES)的(2)脚，由(3)脚输出Sv电压送达U3(A21084S2)的(3)脚，由其(2)脚输出电压3.3V，测以上电压均正常，说明UI和U3这两只IC工作都正常。但测得U2(EH13A)的输入端(3)脚电压为4V左右，而输出端②脚电压却仅有1.76V，分析U2是稳压值为3.3V的三端稳压管，输出仅为1.76V．导致U4供电端(55)脚供电电压过低，无法正常工作，微处理器无法发出开机指令，所以不开机。

　　根据测量情况分析有两方面疑点：一是U2变质，使输出电压不正常；二是U4内部有短路故障，使供电端负载加重导致电压下降。但通电用手触摸U4表面，并无明显过热感，静态下在路测量U4供电端(55)脚对地也没有短路现象，但凭以上测量还不能判断U4有问题。要准确判断U2和U4究竟谁好谁坏，最便捷的方法是焊脱R0再测量，这样就切断了U2与U4之间供电与负载的联系。经焊脱RO后（注意！这是体积细小的贴片电阻器，小心焊脱别丢失了）后，通电测得U2的②脚输出电压仍为1.76V．这就证实U2确实已损坏，至此排除了对U4的怀疑。

　　因对U4的@脚供电范围尚不了解，但根据原电路中串有二极管D1．然后再通过U2稳压供电，由此推测U4的供电电压应低于3.3V。因手头没有EH13A型号的稳压电路，也没有可替换的元件，为了安全，宁可把电压先调整低一些，确保U4不损坏，遂采用二极管降压法，先吹焊下U2．然后在U2的位置上串焊一只高频二极管RF107和一只锗二极管（极性要与DI同向），再把RO恢复焊好。经过这样处理后，在U4的(55)脚实测电压为2.09V（注意，由于U4引脚密集不便测量，应测量RO下端较方便安全）断电后，恢复电路连接，安装好后通电开机．LCD屏点亮了，并显示模拟“检测信号线”字样小框在移动，表明机器巳呈待机状态。经与电脑联机，反复操作都能正常开，关机，桌面显示一切运行正常，故障排除。
