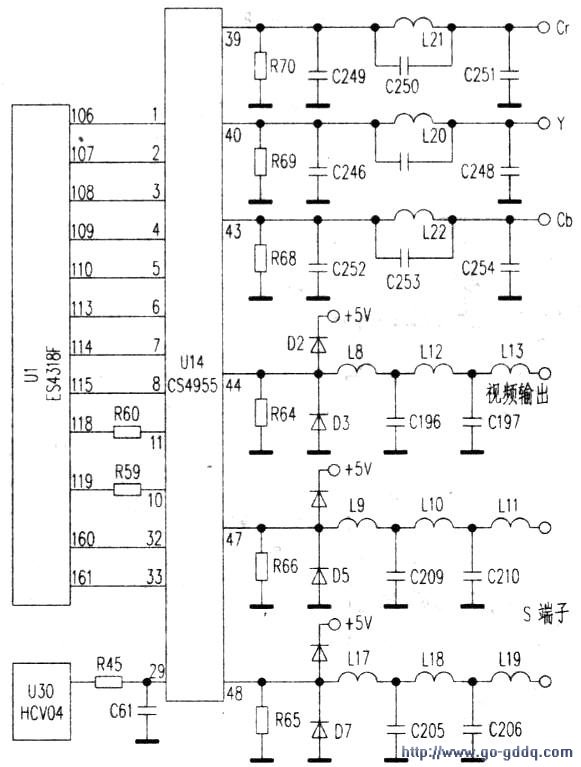

经对该机视频编码器有关电路分析得知，此故障就是图像场不同步，导致该故障的原因可能是视频编码器场同步信号输入或输出不正常引起的，下图是此机视频有关电路，其解码板为ES4318F．数字视频编码器为CS4955，其@脚为场同步信号端。由图中可以看出此脚通过电阻R60(lOΩ)接解码芯片ES4318F的(118)脚。测量CS4955(11)脚有场同步脉冲信号，但测解码芯片@脚却没有场同步脉冲信号，经分析电路得知场同步信号不是从解码芯片传送到视频编码器，而是由视频编码器传送至解码芯的。解码芯片得不到场同步信号，会导致解码芯片输出的数字视频信号不连贯，时断时续，因而造成图像闪烁故障，重点检查R60及(118)脚传输电路，发现ES4318F(118)脚周围有一圈裂纹，呈开路状态，重新焊接后，故障消失。
