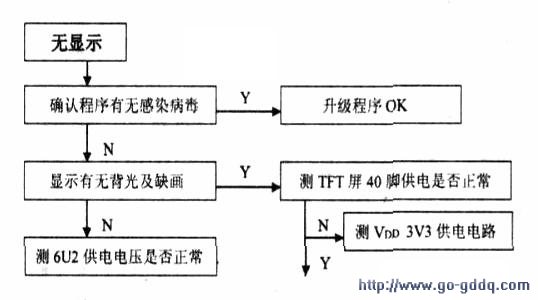

对于无显示，显示缺画的现象，首先在确定系统程序及os文件都没有问题的情况下，对硬件部分进行捡修，如显示白屏，其他功能正常，那么其故障范围一般在显示控制电路部分，以及TFT屏本身有无损坏等：在开机的时候，有声音及按键功能正常，只是显示屏无任何反应，故障一般在背光驱动电路及显示控制电路两部分。其故障检修流程见下图。

　　维修步骤：

　　(1)开机检测各电源电压是否正常，测显示时钟晶振的两个引脚电压是否正常，正常时一个引脚有1.2V．另一个引脚0.4V左右。如电压正常，可检测这些引脚的正向电阻有无开路，好的一般为几百欧姆至几千欧姆。

　　(2)在开机状态下，测背光驱动电路6U2(13)脚Vor5V2供电电压是否正常。如不正常，那么一般为6FB24贴片电感坏及前面供电电路有问题及断线，6C31、6C32对地短路也会造成@脚无供电电压，见下图。

　　(3)测6U2(16)脚有无3V左右电压，如电压异常，一般为6Q3坏及BACKUGWIYAD控制端开路或变值，在TFT显示供电电压正常的情况下，测其LCD-RESET、LCD-CS、LCD-CLK等控制命令引脚的工作电压是否正常。如电压不正常，应测其引脚有无开路及对地短路现象。

　　(4)在上述电压都正常的情况下，测其6U2⑧脚有无3.45V电压输出，如电压异常，一般为其引脚输出端开路及对地短路，外接滤波电容坏了也会引起。

　　(5)如有背光，但还是白屏及没有任何显示，则应测TFr各引脚电压是否正常，首先测其(40)脚TFVooD-3V3供电电压是否正常，如异常，可测其前级的供电电路及6FB2有无问题以及此引脚的外接滤波电容有无击穿短路的现象。
