此机上电后能进行正常的复印，但经常无规律停电，停电时面板黑屏，主电源指示灯不亮，整机无动作。

　　从电路组成上看，数码复印机共分为以下几大部分：系统控制板、操作面板、开关电源等。系统控制板是整机的核心，整机的所有动作指令都由系统控制板产生。操作面板的基本功能是显示机器的状态．井将用户按下的按键信息以编码的形式传送到系统控制板。开关电源是整个复印机的能量通道，输入的交流220V电压，经高频振荡产生多种规格的直流电压，供复印机使用。

　　机器能够进行正常的复印，说明存在的故障是临时性的，检修应从输人电源查起。首先应检查电源插座．因为劣质的插照是产生这种故障的主要原因，经检查，排除插座的问题。

　　接着应检查供电电压是否稳定，尽管复印机采用的是高频开关电源，它对电网电压的波动有一定的抵抗能力，但瞬间过低的电压也能造成停机。更换使用地点后，故障依然存在，这就确定了故障与电源电压不稳定无关。

　　下一步检查的重点是开关电源板。打开复印机的外侧板，顺着交流电源进线，很容易找到开关电源板。仔细拔下各个线缆插头，卸下固定于机架上的螺钉，就可以拆下电源板。目测检查板上的各个焊盘，无虚焊以及铜膜连线断线的情况。给板加交流电，用万用表测试板上重点部位的电压：

　　(1)整流桥的输人电压应等于电源电压，电压值正常范围在220V左右。

　　(2)滤波电容器（板上个头最大的电解电容器）上的直流电压一般在300V左右。

　　(3)脉宽调制芯片的正常供电电压一般在IOV~20V以上。因其具有欠压锁定的功能，在上电后，只有当电容两端的电压超过启动电压值后，芯片才有输出脉冲。一旦电压低于锁定值(10V)．芯片立即中断输出驱动脉冲，电源板停止供电。

　　(4)输出电压通常有多路，其中给系统控制板供电的+3.3V、+5.ov电压在加电后应立即产生，并且电压值不超过额定值的允许范围。+24V主要用于功率驱动，一般设置成可控输出的形式，即在电源板上能够产生+24V电压后，需要接收到系统控制板的有效信号才能输出。在睡眠模式下，+24V电压关闭输出。

　　(5)继电器线圈的工作电压可以从其外壳的标注文字中获得，在加电后，线圈的一只脚对地电压应与工作电压相符。

　　经检查，该故障机在空载的情况下，交流电源电压和工频滤波电容器的电压值是正常的，唯有+24V电压只有+12V。在装入机器、电源板正常带负载后，测量+24V恢复正常。故障出现时．+24V又变成了+12V。

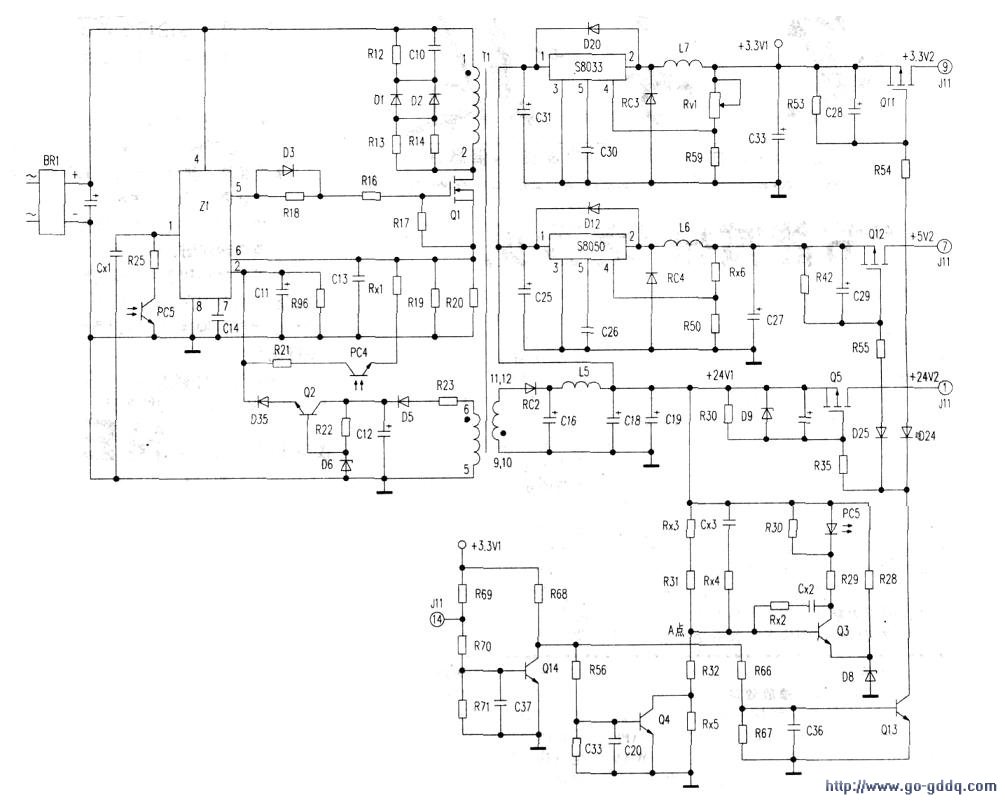

　　为了进一步检查与分析故障原因，笔者根据电路板的实物，绘制了电源板的局部电路，如附图所示。

　　Zl是脉宽调制芯片，它是整个电源板的核心。Tl是高频开关变压器，它是能量变换的主要部件。Tl的二次侧有两个绕组，一个是ZI的馈电绕组（图中T1的(5)、(6)），一个是+24V产生绕组（图中TI的(9)，(10)与(11)、(12)。+3.3V和+5.Ov都通过DC/DC变换器产生。上电后产生的电压有+24VI、+3.3VI和5,OV1。在图中．RX3、R31．R32、RX5组成+24V的取样电路．A点的电位与+24VI的值成正比。R28和D8组成基准电路，三极管03起比较与放大的作用。

　　当+24V1偏高时，A点电位升高，通过三极管将误差电压放大，使光电隔离器的一次侧发光二极管亮度增加，二次侧导通程度加强．Zl的输出脉冲宽度减小，输出电压回落，+24V1恢复正常。

　　来自系统控制板的控制信号通过Jll@输入到开关电源板，这一信号的主要作用是控制三路电压+24VI、+3.3V1和5.OV1的输出，当该信号为低电平时．Q14截止，其集电极输出高电平，三极管Q4导通，取样电压A点电位降低，经03、PC5与ZI调整，使+24VI端全压输出。同时，由于Q14截止，使Q13导通，控制三路输出的场效应管Q5、Qll和Ql2导通，+24V2、+3.3V2和5.OV2输出有效。当该信号为高电平时，Q14导通，其集电彀输出低电平，三极管Q4截止．RX5重新被接人短路，取样电压A点电位升高．+24V1端的输出电压变成了+12V。同时．Q13截止，控制三路输出的场效应管Q5、Q11和Q12关闭．+24V2、+3.3V2和5.OV2输出中断。

　　这与故障发生时得到的数据是吻合的。

　　综上，只要保证Q14处于截止状态，机器的功能就能恢复。最简单的解决办法是用吸锡器吸去R70-只脚上的焊锡，使其与电路板脱离。

　　实践证明，这种处理办法是可行的，机器的主要功能已经恢复。
