主板中的待机供电电路和显卡供电电路也是维修工作中故障率很高的电路之一。

　　一、待机供电电路待机

　　供电电路的作用就是在待机状态，将ATX电源输出的+5V-SB待机电压进行稳压后得到各种供电电压，为I/0芯片、南桥芯片、网卡等电路供电。待机电压电路主要有下面几种形式。

　　1.三端稳压器构成的待机

　　供电电路常用的三端稳压器有LlO84、AMSlO85、AMElO85、APLLll7等型号。三端稳压器构成的待机供电电路如下图所示(团中所有元件符号均按原厂资料绘制)。在下图电路中，U1O是三端稳压器，它的1、2脚(散热片为4脚，并和2脚相连)外接电阻为输出电压设置电阻，输出电压Vout=1.25x(1+R86/R88)(V)。改变两个电阻的比值，即可改变输出电压值。

　　2.基准电压源构成的待机

      供电电路基准电压派构成的待机供电电路如下图所示。在下图电路中，Q95为基准电压源，用来产生基准电压，电路的输出电压Vout=2.5x(1+R650/R651)。Q94为NPN型电压调整管，代换时要用额定功耗大于或者等于该管的NPN三极管代换，有些主板中为场效应管，不能用三极管代换。

　　3.待机供电电路

　　待机供电电路一般位于ATX电源插座附近，最明显的标记就是有一个三端稳压器或者TO-252封装的三极管或者场效应管。

　　在待机供电电路中故障率最高的是三端稳压器和电压调整管，维修时可以通过测量三端稳压器或者电压调整三极管的散热片是否有电压来判断故障范围。若输出电压不符合要求(3.25-3.45V之间均是正常值)，则检查电压调整电路中的反馈电阻、三端稳压器及负载电路是否短路若无输出电压，则检查电压输入端到ATX电源插座之间的连线、ATX电源及三端稳压器本身。在维修工作中最常遇到的故障就是阻值为OQ的贴片电阻和贴片电感损坏而导致无电压输出。

　　二、显卡供电电路

　　AGP接口的显卡有两种电压标准：AGPIX和2X采用3.3V，而AGP4X和8X只支持1.5V；PCI-E显卡需要+3.3V和+l2V两种供电电压。显卡供电电压一般用“VDDQ”表示。

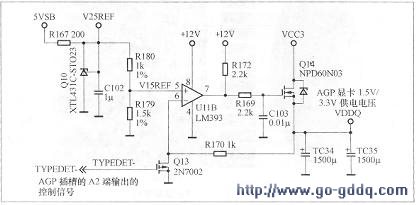

　　1.显卡供电电路的工作原理由于2x、4x显卡的供电电压不同，因此在这类显卡供电电路中都有一个控制电路，可以将输出电压在1.5V和3.3V之间进行切换来满足显卡的需要。2x、4x显卡兼容供电电路如下图所示。

　　+5V供电电压经过基准电压源Q1O(XTL431，SOT-23封装)产生+2.5V基准电压，该电压经过Rl80、Rl79分压后，使电压比较器UIIB的正相输入端5脚电压恒为1.5V。

　　显卡插槽的A2端是显卡类型判断检测端，如果显卡是2x以下的显卡，则该脚输出高电平，Ql3导通，将电压比较器UIIB的反相输入端6脚接地，输出端输出恒定的高电平，使Ql4持续导通，将ATX电源输出的+3.3V供电电压直接提供给显卡使用；如果显卡是4x以上的显卡，显卡插槽的A2脚输出低电平，Ql3截止，将电压比较器U11B的反相输入端6脚与电压输出端连接起来，此时输出电压就与正相输入端的基准电压相同，为1.5V。

　　在有些主板中，显卡供电电压除了可以在3.3V/1.5V之间切换外，还可以在原电压值的基础上升高0.1 V/0.2V，以满足超频的需要，如技嘉GA一8IRX主板的显卡供电电路就可以调整输出电压。

　　对于一些只支持4X以上显卡的新型主板，其显卡供电电路与上图所示的电路大同小异，只是少了供电电压切换三极管，直接将电压比较器的反相输入端和输出电压相连或者通过分压电阻相连，使显卡的供电电压只有一个固定值1.5V,2. 显卡供电电路常见故障的维修显卡供电电路一般位于显卡插槽附近，最明显的标志就是有 1个或者2个TO-252封装的场效应管。

　　如显卡供电电路出现故障，一般会导致出现黑屏或者花屏甚至死机。显卡供电电路中故障率最高的就是供电场效应管、电压比较器、滤波电解电容等元器件。供电场效应管、电压比较器损坏后，一般会导致主板不能启动或者可以启动但是出现黑屏的故障。若不能启动，则通常是供电电路短路使保护电路启动所致，此时应该重点检查场效应管是否击穿短路(用数字万用表的二极管挡量各引脚之间的压降一般都是“OV”)。如滤波电解电容损坏，一般会出现花屏、死机的故障，这时将滤波电解电容更换即可排除故障。

　　另外，对于一些支持2x以下显卡的旧型号主板来说，若插入4x以上的显卡后出现烧毁显卡的情况，除了要检查显卡是否插好外，还要重点检查AGP显卡插槽A2脚外围的元器件，尤其是供电电压切换控制三极管的好坏，否则，安装新的显卡后还会再次烧毁。

　　三、北桥芯片供电电路

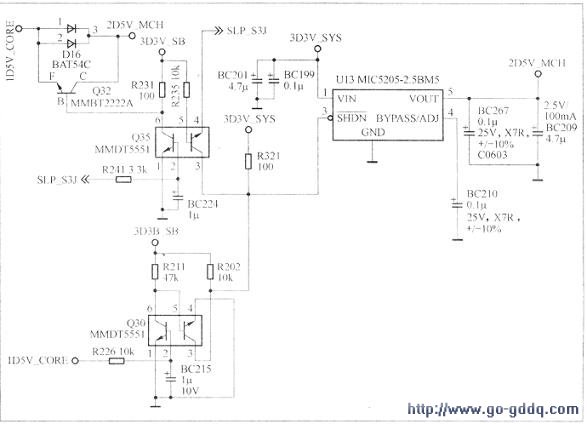

　　电脑主板中除了有前面介绍的供电电路外，还有北桥芯片供电电路、南桥芯片供电电路等。北桥芯片需要的供电电压有3.3V (在P4主板中此项电压为 2.5V)、1.8V (主要是810以上主板有此项电压)1.5V和 1.245V(VCC_VID)；南桥芯片需要的供电电压有3.3V、2.5V、1.8V和1.245V供电。不过这些供电电路通常与前面介绍的供电电路共用一组电压或者工作原理相同。下面仅仅介绍一种不同类型的电路的工作原理。很多新型的主　　板采用了具有使能控制端的稳压器来为北桥芯片供电，使得北桥芯片的供电可以随主板工作状态的改变而改变。常用的具有使能控制端的稳压器是MIC5205。MIC5205在富士康915A主板中构成的2.5V北桥供电电路如图4所示。

　　MIC5205有多种输出电压供选择，后缀的数字表示输出电压值，如MIC5205-2.5表示输出电压为2.5V，MIC5205-3.3表示输出电压为3.3V。MIC5205的3脚为使能控制端，当该脚为高电平时，芯片工作在正常状态，输出端正常输出电压；当3脚为低电平时，芯片工作在关闭状态，输出端停止输出电压。

　　另外，还有些新型主板的北桥芯片供电电路与其他芯片的供电电路的共用同一个控制芯片。这种电路的工作原理与前面介绍的CPU 单相供电电路基本类似，读者可以互相参考。‘北桥芯片供电电路出现故障时，会导致主板不能启动或者容易死机。

　　此时应重点检测北桥芯片供电电路中的场效应管、三端稳压器、滤波电解电容等元器件。
