1.认识主板上的英文字母
    （1）L—电感、电感线圈；
    （2）C—电容；
    （3）BC—贴片电容；
    （4）R—电阻；
    （5）9231芯片—脉宽；
    （6）74门电路—它在主板南桥旁边；
    （7）PQ—场效应管；
    （8）VT、Q、V—三极管；
    （9）VD、D—二极管；
    （10）RN—排阻；
    （11）ZD—稳压二极管；
    （12）W—电位器；
    （WIC—稳压块；
    （14）IC、N、U一集成电路；
    （15）X、Y、G、Z—晶振；
    （16）S—开关；
    （17又M—频率发生器（一般在晶振14.31818旁边）。

    2．电脑开机原理
    插上ATX电源后，有一个静态5V电压送到南桥，为南桥里面的ATX开机电路提供工作条件（ATX电源的开机电路是集成在南桥里面的），南桥里面的ATX开机电路开始工作，同时送一个电压给晶体，晶体起振工作，产生振荡，发出波形。ATX开机电路还送出一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地。开机后，开机针帽的两个脚接通，使南桥送出的开机电压对地短路，拉低南桥送出的开机电压，而使南桥里的开机电路导通，拉低静态5V电压，使其变为零电位。使电源开始工作，从而达到开机目的（ATX电源里还有稳压部分，它需要静态5V电位才能工作）。

    3．主板时钟电路工作原理

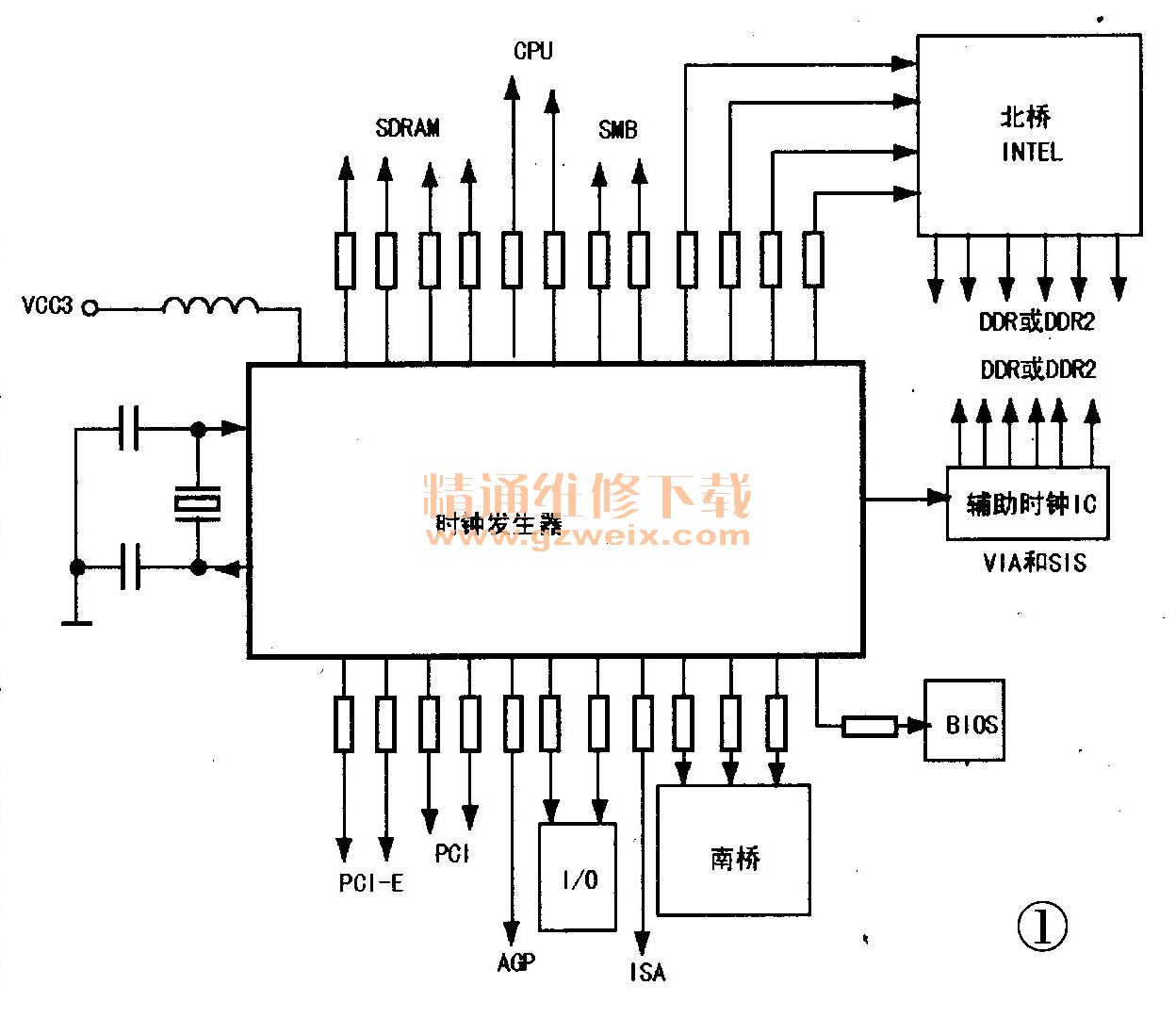

    其工作电路框图如图1所示，DC3.5V电源经过二极管和L1（L1可以用0Ω电阻代替）进入分频器后，分频器开始工作，和晶体一起产生振荡。在晶体的两脚均可以看到波形。晶体两脚之间的阻值在450Ω～700Ω之间。在它的两脚各有1V左右的电压，由分频器提供。晶体两脚产生的频率总和是14.318MHz。

    总频OSC在分频器出来后送到PCI槽的B16脚和ISA槽的B30脚（这两个脚叫OSC测试脚）。也有的还送到南桥，目的是使南桥的频率更加稳定。在总频OSC的线上还有电容，总频线的对地电阻在450Ω～700Ω之间。总频的时钟波形幅度一定要大于2V。

    如果开机数码卡上的OSC灯不亮，先查晶体两脚的电压和波形。有电压有波形，在总频线路正常的情况下，为分频器坏。若无电压无波形，在分频器电源正常的情况下，为分频器坏；有电压无波形，为晶体坏。
    没有总频，南／北桥、CPU、CACHE、I/O、内存上就没有频率，有了总频，南／北桥、内存、CPU，CACHE、I/O上不一定有频率。总频一旦正常，可以说明晶体和分频器基本正常，主要是晶体的振荡电路已经完全正常，反之就不正常。

    当分频产生后，分频器开始分频，R2经分频器过来的频率送到南桥，在南桥处理过后送到PCI槽的B39脚（PCICLK）和ISA槽的B20脚（SYSCLK），这两脚叫系统时钟测试脚。这个测试脚可以反映主板上所有的时钟是否正常。系统时钟的波形幅度一定要大于1.5V.
    在主板上，RST和CLK都是由南桥处理的。若总频正常，如果RST和CLK都没有，在南桥电源正常的情况下，为南桥坏。
    主板不开机，RST灯不正常，要先查总频。如果在数码卡上有OSC灯和RST灯，没有CLK灯的话，先查R3输出的分频有没有。若没有，在线路正常的情况下，一般是分频器坏。如果CLK的波形幅度不够，那得先查R3输出的幅度够不够。若不够，一般为分频器坏。若够，查南桥的电压够不够。若够，南桥坏；不够，查电源电路。
    R1将分频器分过来的频率送给CPU的第⑥脚（在CPU上RST脚旁边），这个脚为CPU时钟脚。CPU如果没有时钟，是绝对不会工作的。CPU的时钟有可能由北桥提供。如果南桥上有CLK信号而CPU上没有，就可能是分频器或南桥坏。
    R4为I/O提供频率。在主板上，时钟线比AD线要粗一些，并带有弯曲。频率发生偏移，是晶体电容所导致的。它的现象是刚开机就死机，运行98％出错，应是分频器本身坏了，会导致频率上不去，和晶体无关。CPU的两边为控制处理，控制南桥和分频器，当频率发生偏移会自动调整。
    若CACHE短路会引起不开机，而开路不会导致不开机故障。如果不读内存（C1、C6、D3、D4），多为CACHE内部或数据线坏。如果应显示却无显示（2A、OD），一般也是CACHE坏。开机即死机，也是CACHE坏。进入C盘慢或者运行windows死机，也多为CACHE坏．若不进C盘，那一般为TAG或其电路有故障。
