此机图像及伴音正常，表明彩电信号通道电路正常，行、场扫描电路也基本正常。由于无图纸，故先查桐关资料。该机所使用的CPU(MN1874033TWY)(44)、(43)、(42)脚分别为字符信号输出端；(39)、(55)脚分别为行、场同步定位脉冲输入端，分析很可能是由于行、场同步定位脉冲丢失或异常，从而使字符显示于屏幕框外所致。分别测(39)、(55)脚电压，测得(39)脚行同步输入端电压只有1.9V，正常应为4.3V左右；(55)脚场同步脚电压为4.5V左右，正常。初步判断行同步定位脉冲信号电路异常。

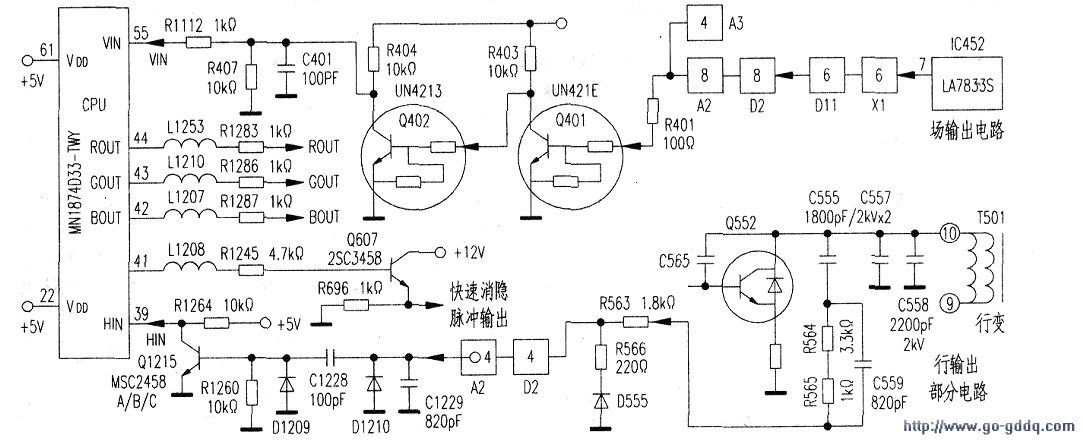

　　为了判断故障在IC内部还是在外部电路，断电后测CPU(39)脚正反向电阻值分别为4.6kΩ、7.5kΩ，此阻值应属正常。接着检查(39)脚至行输出级之间的电路（实物测绘图见附图）。先检查易损的逆程电容c555未见异常，将其代换故障依旧。检查附图所示电路元件，重点检查接插件A2/D2(4)脚的焊接，并对接插件重新刮净清洗后插好，试机，故障依旧。在检测A2(4)脚至CPU(39)脚之间的元件时，发现Q1215基极对地正反向电阻值均小于lkn。分析认为，不是Q1215b、e极间漏电，就是D1209漏电。经检查，D1209已严重漏电，将其更换后试机，故障排除。
