观察此机图像清晰，彩色正常，菜单可调，功能受控，行场均满幅，但图像表面覆盖一层闪动黑线，布满屏幕，干扰线上宽下细，中间有一条3cm的黑带，光栅顶部有收缩之感，机内伴有吱吱声。

　　本机采用了东芝超级芯片TM-PA8823CSNC-4UPO．储存器为24C08．电源采用STRG9656厚膜，场输出为TDA8177。根据经验，出现此故障多为场输出电路不良；开关变压器、行输出变压器磁芯松动或内部线圈匝间短路打火；高压包内高压硅堆不良产生高频干扰；偏转线圈匝间短路，甚至打火；一次、二次滤波电容不良；储存器内数据传输干扰；显像管内部打火等部位故障。

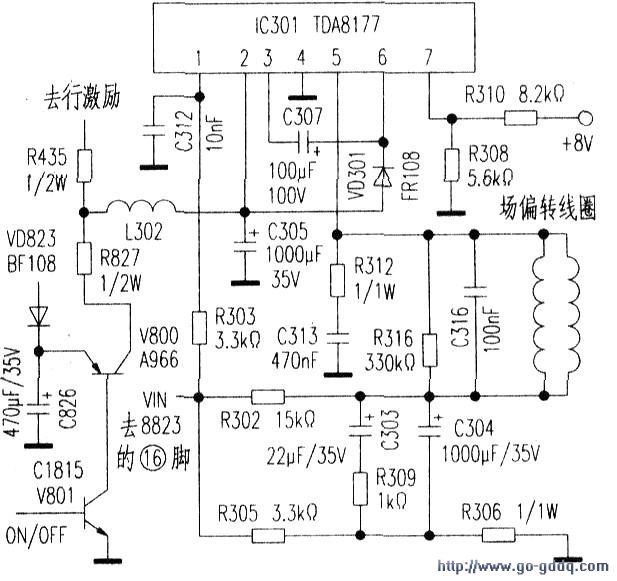

　　按照从简到繁的原则，无论切换到AV状态，还是TV状态，有无信号都有干扰线，目测场输出集成块TDA8177散热片颜色较深，温度较高，焊盘附近有发热迹象，用TDA8177或9302更换，故障如前。在路测TDA8177各脚电压如下：(1)4.5V;(2)26.8V;(3)5.5V:(4)0,(5)15.5V;(6)27.2V；(7)4.5V。从各脚电压来看，按照以往经验，感觉(5)脚电压较高，于是一…更换输出电容C304．滤波电容C305．升压电容C307，但故障现象依然如故。

　　从机内有吱吱声来判断，故障应与电源电路或行输出电路有关系，用改锥尖分别触碰开关变压器及行输出变压器，在改锥把上监听，没有任何杂音，只有嗡嗡声。测行输出供电为145V．且很稳定，补焊行激励变压器，不见变化，决定更换行输出变压器(BSC29-3802-15E)-试．结果如前，重新装回。

　　再查偏转线圈，但此故障不能用断开法来判断，行偏转线圈为两根并联，单根线阻值为3Ω．双根并绕为1.5Ω。场偏转线圈为串联接法，阻值为6.9Ω。怀疑行场偏转线圈之间有打火或匝间短路，但用2500V兆欧表测行场偏转线圈之间绝缘电阻为无穷大。取下偏转线圈，用另-25英寸彩电偏转线圈代换故障不变，将原偏转线圈复位。

　　故障如此隐蔽，再将维修思路转移到开关电源，主滤波电容干枯会产生S形扭曲井伴有干扰细线蠕动的现象，但更换后不见成效；又更换次级所有滤波电容也无济于事。是否因开关电源振荡高次谐波干扰所致？悬空STRG9656，用华美全万能电源模块代替厚膜，将+B调到145V后接入行电路，开机后光栅出现，但干扰线纹丝不变，恢复。

　　敲击电路板故障现象依然如故，排除虚焊因素。考虑到总线故障亦会引起本机故障，测SDA线电压为4.5V．SCL线电压为4.5V。拆下另一台正常机子上面的储存器24C08更换本机储存器24C08．场幅较小，但故障如前。

　　接下来照有显像管内部极间碰火的问题了，将显像管灯丝的两个脚悬空，在行输出变压器上绕3圈，测得AC电压为19.8V，直接加在尾座灯丝上，光栅正常，但干扰横线不能排除。
　　
　　第二天开机，回忆昨天所有怀疑的部位都已经查过，故障部位到底在哪里呢？搜索维修记忆，记起曾经有一台海燕彩电与场偏转线圈并联的电阻开路后上半部有干扰，中间光栅呈葫芦状。认真观察本机故障时的表现，上宽下纲，光栅顶部有收缩之感，与海燕机故障观察有相似之处。于是检查与场偏转线圈并联的电阻R316阻值，正常。在场偏转线圈上再并一只270n电阻，开机后发现上半部分干扰横线消失，下半部分仍然有横线，这一结果足以说明已经向故障源逼近。莫非场输出电路自激？于是在C316两端并一只O.lμF，630V电容，变化不大，将此电容并在C313上时，干扰横线一扫而光，拆下C313(470n)检查已无容量，将C313换新，去掉并在场偏转线圈上的270欧电阻，干扰横线一扫而光。
