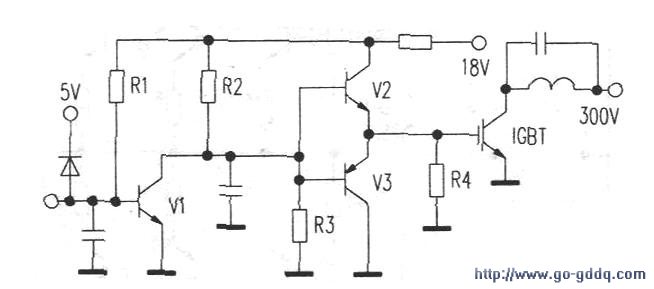

为了方便维修，把与该故障相关部分的电路画出来，如附图所示。

　　把损坏的ICBT管拆掉（暂不安装新的IGBT管），装上10A保险。

　　先测V2的发射极（即IGBT管基极）}在开机瞬间有5v左右的电压（这个电压足以让ICBT管损坏）。又测V2基极在开机瞬间有2V左右电压，看来V2发射极的电压是由这个电压放大后形成的。测Vl基极却始终有稳定的1V左右电压，故确定V1后边电路有故障。逐个排查零件，V2、V3完好，R2和R3也完好，而R1是由18V接至V1基极的。拆下R1一测量，其值已增至300千欧。换上新电阻，并安装一新IGBT管后试机，一切恢复正常。
