观察发现，该机采用A3电源(见下图)，CPUN801型号为LC864512V，小信号处理集成电路N201型号为 LA7687A。接一般维修思路，先检查开关电源是否正常。关机，切断行供电限流电阻R422(5.6Ω)及待机控制电路中V611的集电极引脚，在+B滤波电容C641(220μF /200V)的两踹接上60W灯泡作假负载。开机，灯泡微亮，测得+B电压仅为 66V，正常值应为 140V。

　　怀疑300V滤波电容C607 (270μF/450V)失容，将其更换后，故障依旧。

　　短路VD641，灯泡熄灭，判定稳压控制环路基本正常。再瞬间短路VD615(PC817)的2、3脚，以判断正反惯环路是否正常时，只听“啪”的一声，灯泡熄灭。断电后，查得4A保险丝管烧断、电源管V613击穿。

　　怀疑交流电压偏高，导致瞬间短接失误。用调压器将交流电源下调至l20V，更换V613后开机，测得+B电压为 31V。再次瞬间短路VD615的2、3脚时，“啪”的一声，灯泡熄灭，电源管V613再次击穿。检查V612连带损坏 (管身炸裂)，R623 (2. 7k Ω ) . R617 ( lk Ω )烧黑。虽然损坏了2只电源管，但毕竟可据此判定，电源部分的正反馈环路正常，+B 电压偏低可能是开关电源负载部分元件存在短路性故障 (或开关变压器本身性能不良)。更换所有损坏的元件，将交流电源恢复至220V，断开 VD633、VD634、VD635，开机测得C641两端电压仍维持66V。看来故障元件可能在+B支路。更换VD631无果后，直接将C641换新，开机+B电压升至l40V。去掉假负载，将 R422恢复到行电路中试机，机器工作正常。

　　维修本应就此结束，但考虑到彩电电源部分的故障率较高，每次检修，总不能以损坏电源管为代价来冒险判断正反馈环路的正常与否。何况开机即烧电源管的病例也比比皆是，应该找到一种检修开关电源的安全方法。

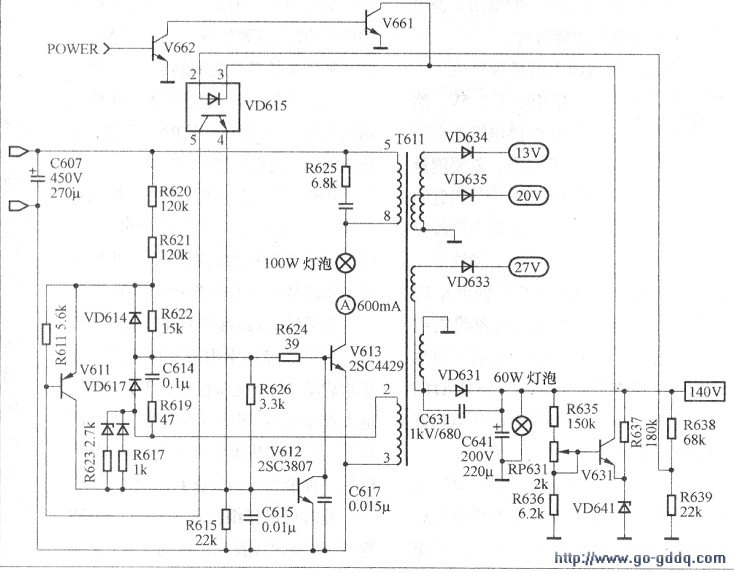

　　改变维修方法，在烙铁加热状态下，用简针旋转电源管V613集电极引脚，使之与电路板分离。然后在T611的8脚处与V613集电极引脚之间(不能在启动电路以前位置串人)，串人1OOW灯泡及600mA量程的电流表。

　　再将故障元件C641恢复到原电路中，假设故障原因并未查明。开机，+B处的60W灯泡亮起，测得C641两端电压为50V；V613集电极处串联的1OOW灯泡不亮，测得灯泡两端电压仅为l4V。事实上，正是因为负载元件C641存在短路性故障，才使得开关电源不能维持在较大电流工作状态，此时V613集电极电流仅为85mA。此刻瞬间短路VD615的2、3脚(来判断电源正反馈环路是否正常)，1OOW串联灯泡立即亮并维持，电流表指数达380mA，1OOW串联灯泡两端电压已由l4V升至l66V)而并联的60W假负载灯泡相应变暗。随后再将VD615的2、3脚长时间短接，两灯泡亮度均元变化，判定开关电源正反馈环路基本正常.接下来，短路VD641，两灯泡同时熄灭，判定稳压环路元件也基本正常，开关电源负载元件(或开关变压器)存在短路性故障。

　　■将故障元件C641更换后开机(检其他负载元件过程省略)，IOOW串联灯泡瞬间变亮，而60W偎负载灯泡暗淡。此刻短按VD615的2、3脚，两灯泡亮度均无变化。很显然，处于正常工作状态的开关电源，一开机就能使IOOW串联灯泡亮起，且后续试验证明，交流电压降至11OV时，机器仍可启动。后续试验同样证明，像本例处于负载短路状态的开关电源，在交流电压低于l30V时开机，1OOW串联灯泡也能缓慢亮起，这是因为交流电压越低，C641的漏电影响越小。在这里，l30V成了临界电压。当然，临界电压的高低主要由故障元件C641的漏电程度决定。

　　小结：本例介绍的维修方法比传统维修方法多出一灯一表，尽管维修准备工作较麻烦，但l30V(临界电压)-220V的交流电压范围，足够给怀疑电源负载存在短路性故障的维修者提供一个较宽的空间，使其做出正确的判断。同时也能为“开机即烧电源管”类故障检修者提供一种安全的维修平台。
