TCL王牌PDP42U6等离子彩电无图像
来源:本站整理  作者:佚名  2011-12-14 21:02:09

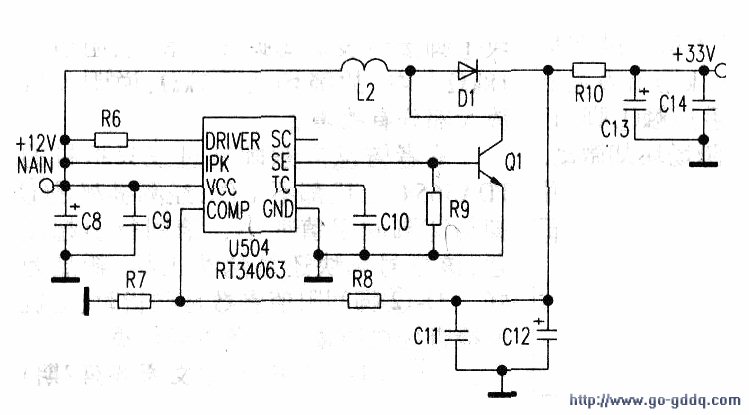

  此机开机后重新搜索,还是无图像:由此现象判断,中放一体化高频头TUN1有问题。测量TUN1(12)脚的+5v电压正常,但发现其(14)脚无33V电压,该电压是由+12V电压经DC-DC变换器U504(RT34063)升压后取得的,有关电路如附图所示。+12V电压加到U504的(6)脚后,其内部振荡电路开始振荡,产生的振荡脉冲经逻辑电路控制后,送到其内部晶体管,经驱动放大后.从晶体管的发射极(即U504的(2)脚)输出,驱动外部开关管Q1工作在开关状态。在Q1导通期间.+12V电压经储能电感L2送到Ql集电极,经Qlc-e结与地之间形成回路,在L2上储存能量,在开关管Ql截止期间,储能电感L2两端产生左负右正的脉冲电压与+12V电压叠加后,经二极管Dl整流,电容C13滤波后产生+33V电压,为高频头供电,+33V输出电压还经R8、R7分压后加至U504的(5)脚,经U504内部比较后,加到内部控制电路,使U504的(2)脚输出的脉冲占空比保持稳定。查附图中有关元件和U504.发现+33V滤波电容C12已击穿,用22μF电解电容更换后,电压正常,故障排除。
