此机在AV状态时图像和声音正常，TV状态时无图无声，但是屏幕噪点正常。

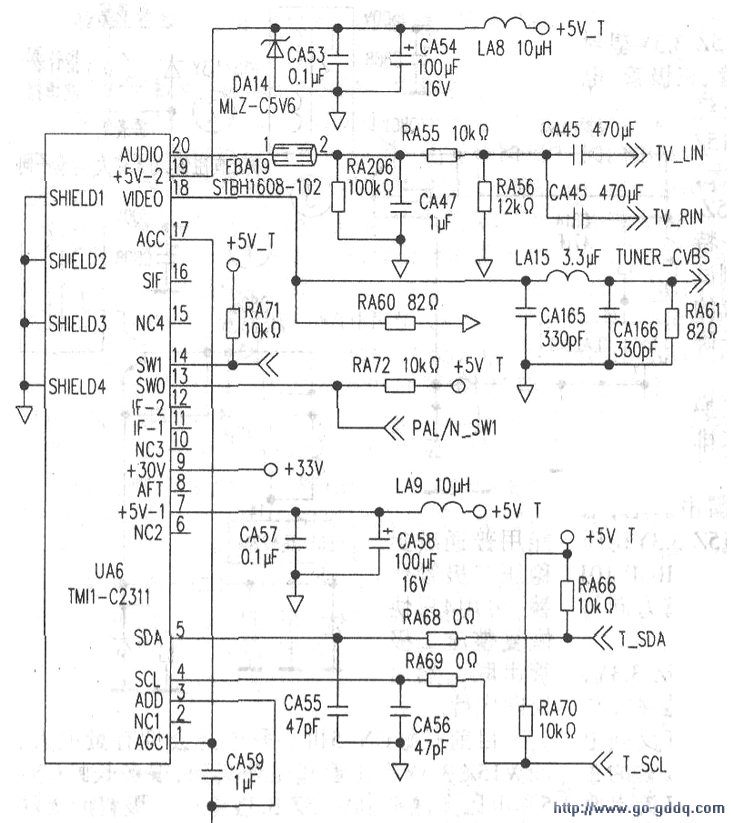

　　其他状态正常，只有TV状态搜不到台，说明等离子屏的功率驱动板以及主板上的图像处理部分正常，故障应该在高频头、AGC、总线控制电路及总线数据上。首先进入总线，查看总线数据，未见异常，说明故障是硬件不良引起的。高频头电路图如上图所示。

　　　　TV射频信号输送到调谐器UA6(TMIl-C2311)．在IIC总线信号控制下进行波段切换、混频，产生已变频的中频图像及伴音中频信号再经调谐器内置的中频信号处理电路进行放大、AGC控制、视频检波和伴音中频选择后，视频全电视信号从TM01的(18)脚输出，音频信号从(20)脚输出。

　　调谐器需要的5v工作电压由开关电源产生12V电压，经插座JA12(3)脚送到UA8(L7809)，稳压成9V后再经UA4(L7805)稳压输出5v电压，分别供给高频头(7)脚和(19)。

　　12C总线控制信号从UA6的(4)、(5)脚输入。IIC总线信号由主芯片U4(FLI8548)的AA(23)、AA(24)脚输出，输出的总线信号分别经Ql、Q2(2N7002)将3.3V的总线电压转换为Sv的总线电压，此时的5v电压来自于高频头的工作电压。

　　伴音制式切换控制信号从UA6的(13)、(14)脚输入。(13)、(14)脚所加控制信号来自主芯片U4的T(24)、R(24)脚。

　　因有雪花噪点，说明高频头有供电。仔细检查高频头的供电及总线电压，发现高频头(4)脚的SCL电压不正常，为0.4V．正常时应为4.9V。

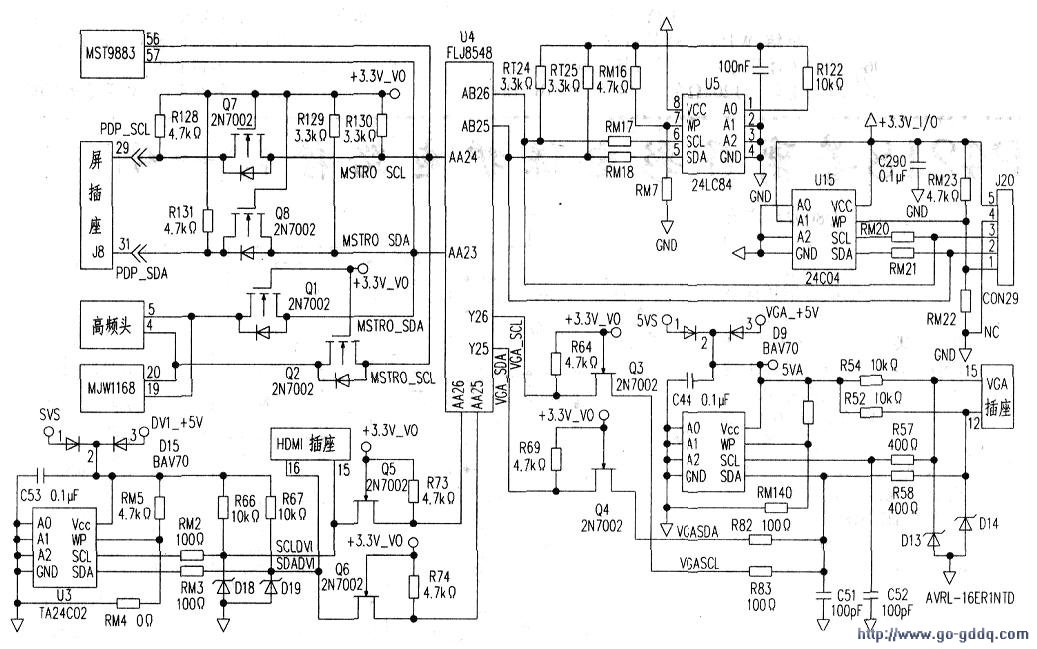

　　本机的总线控制简图如下图所示。

　　主芯片U4的AA(24)、AA(23)输出的总线MSTRO-SCL、MSTRO-SDA信号（3.3V总线）送到MOS管Q7、Q8的源极，Q7、Q8的栅极直接接3.3V电源。输出的总线信号直接送到高频头5v总线上，这样，就隔离了3.3V总线和5v总线的电平，但数据交换却能正常交换。这样就完成了主板与等离子屏逻辑板之间的数据交换。AA(24)、AA(23)脚的总线还对PIP处理电路中的集成电路MST9883进行控制，以保证PIP正常处理。另外AA(24)、AA(23)脚的总线还经过Ql、Q2隔离和电压转换后，形成T-SDA和T-SCL总线对高频头和音效处理电路进行控制。

　　测试高频头的总线脚对地电阻，未见异常，仔细观察发现，02已经烧毁。经在路测试U4的总线对地电阻，还是无问题。更换02后，测试高频头总线还是低，断开总线电阻R68、R69，测试Q1和Q2的漏极电压，Q2的漏极电压低，01的漏极电压高，说明不是高频头故障造成的。顺SCL支路检查，发现Q7的漏极电压严重偏低。测试Q7的漏极对地电阻只有235Ω。断开主板与逻辑板之间的LVDS信号连接线，07的漏极电阻恢复正常，说明逻辑板上的总线短路。因为没有该型号的主板，故断开逻辑板上的总线，取消Q7和Q8后，通电开机，故障排除。
