此机起初开机后待机／定时指示灯绿灯闪两下红灯闪一下，循环一次2秒钟交替闪烁，同时伴随继电器吸合声“嗒、嗒”响．持续几分钟后“嗡”的一声开机，其后图像伴音便一切正常。慢慢地开机时间越来越长，渐渐从十几分钟到几十分钟，两个月后要等待2个多小时才能开机正常收看。

　　从故障现象分析，开机困难可能是某个元件变值或接触不良，开机后又能正常收看预示着整机电路完好没有元件损坏。拆开机壳检查，未见有元件鼓包、发黑和焊点、印板开裂现象。

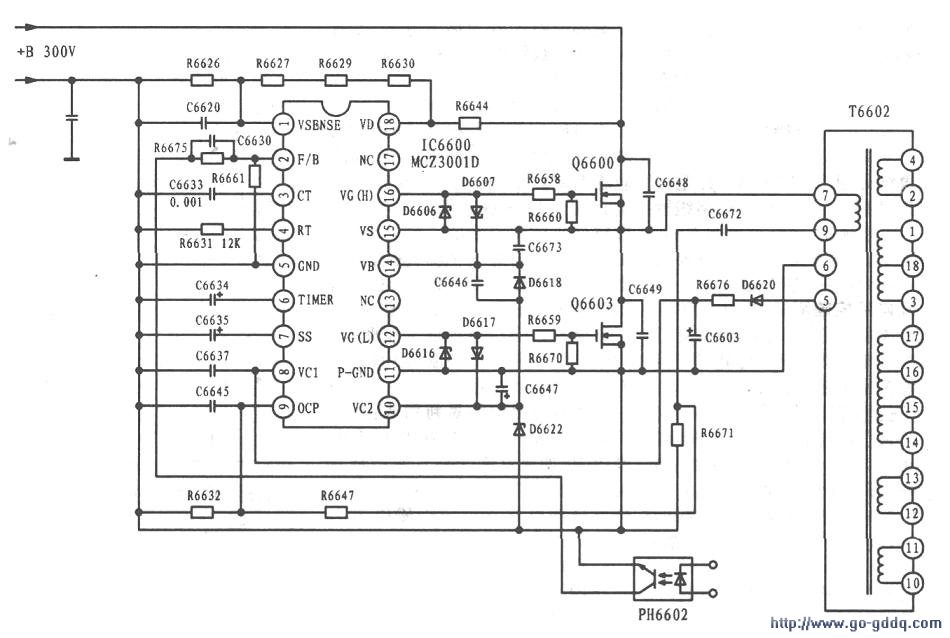

　　接通电源先测量副开关电源C6334两端有7V电压，副电源正常。测量主开关电源变压器T6602各路输出没有电压。往前查找开关电源功率管Q6600和Q6603（相关电路见附图），测两管漏极电压分别有300V和130V．电压正常，T6602没有输出，初步断定开关电源振荡电路停振。该机为1IC总线控制，有自诊断功能，此故障可能是开关电源振荡器不良或是电源负载出现问题，造成开机保护。由该机维修手册得知，待机指示灯闪烁2次，提示+B电流过载(OCP)．可能发生行输出管Q6807短路或行线性Q6810短路。细分析，一旦开机能正常收看，行扫描电路损坏的可能性极小，测量行输出部分元件，确实都正常。接下来重点检查开关电源振荡电路。振荡器与驱动器集成在开关控制器IC6600(MC23001D)中，各脚电压及功能见附表。检查(3)脚(4)脚的外接定时阻容元件C6633、R6631没有变值，测得各脚电压除(2)、(3)、(4)脚偏低外，其余均在正常值范围内。值得注意的是(3)脚电压随指示灯闪烁在O到0.5v之间摆动，怀疑因lC内部电压低，使C6633产生的锯齿波脉冲不能触发振荡器起振。试用500型万用表直流500v档，正表笔搭在(18)脚300V电源端，负表笔点一下(3)脚触发振荡器，果然“嗡”的一声开机恢复正常。关机后再重复试验几次现象相同，判断故障为集成电路内部不良，更换IC6600后故障排除。

　　小结：此案例巧妙利用外部刺激法找着故障点迅速排除，收到事半功倍的效果。KV-EX29M97是索尼AG-3E机芯，属同一机芯的还有KV-EX29M83、KV-EX29M80等，该机芯有主副两个电源，副电源是待机电源，也给IIC总线控制电路供电，副电源正常时有自检功能，因而指示灯能闪烁。主电源采用MC23001D和MOS-FET功率管组成半桥式准谐振开关电源。

　　MC23001D是摩托罗拉公司开发的电源控制器，内部有osc振荡器、R-S触发器、脉冲发生器、双路驱动器及过流保护、过压保护等功能。集成电路内部稳压电源提供+5v基准电压，经恒流源加到(3)脚外接电容两端，该电容充放电形成锯齿脉冲触发双稳态电路产生方波，从(16)脚和(12)脚输出两个相位相反的PWM信号，分别加到两个开关场效应晶体管的栅极，放大后使开关变压器输出多路电压为彩电各级供电。由于内部恒流源出现缺陷，定时阻容元件不能触发振荡器产生方波．MOSFET功率管无法工作，主开关电源也就没有输出电压了。
