一台海尔牌XQG50-S606型全自动滚筒洗衣机，故障现象为将衣物放人洗衣机内，选择标准程序洗涤后发现，衣物没洗完、没有脱水，显示屏所有指示灯熄灭。再次启动电源，毫无反应。

　　拆开电子门锁查看，各个零件没有异常现象。于是卸下装在洗衣机底部的电脑控制板，发现R36、R37、U2等多个位置的防潮胶变色很深，是否凶为它们在长期使用中由于高温使阻值、电容量、三极管等元器件的数据发生了变化，导致CPU自我保护所致；抑或就是CPU、晶振或其他集成块发生故障了呢？
　　

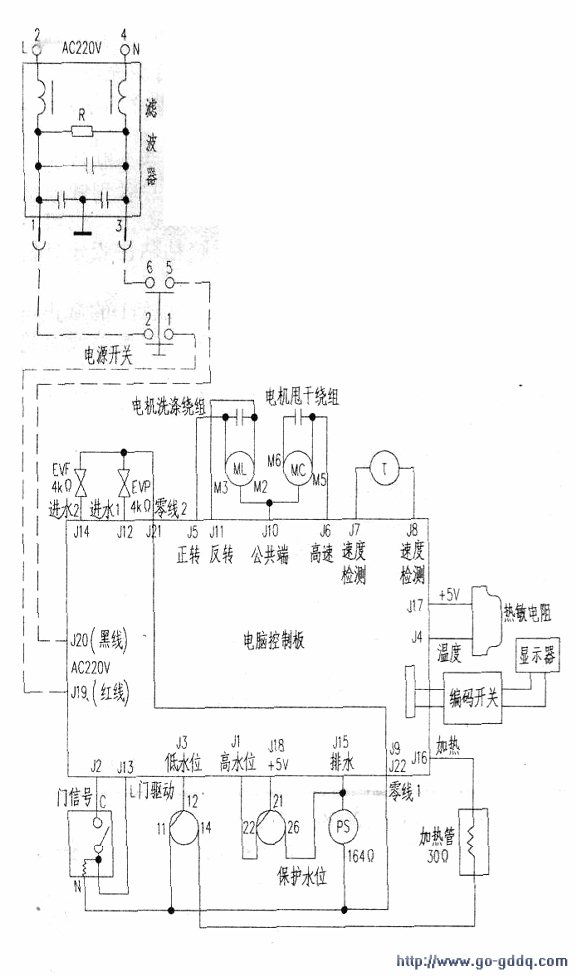

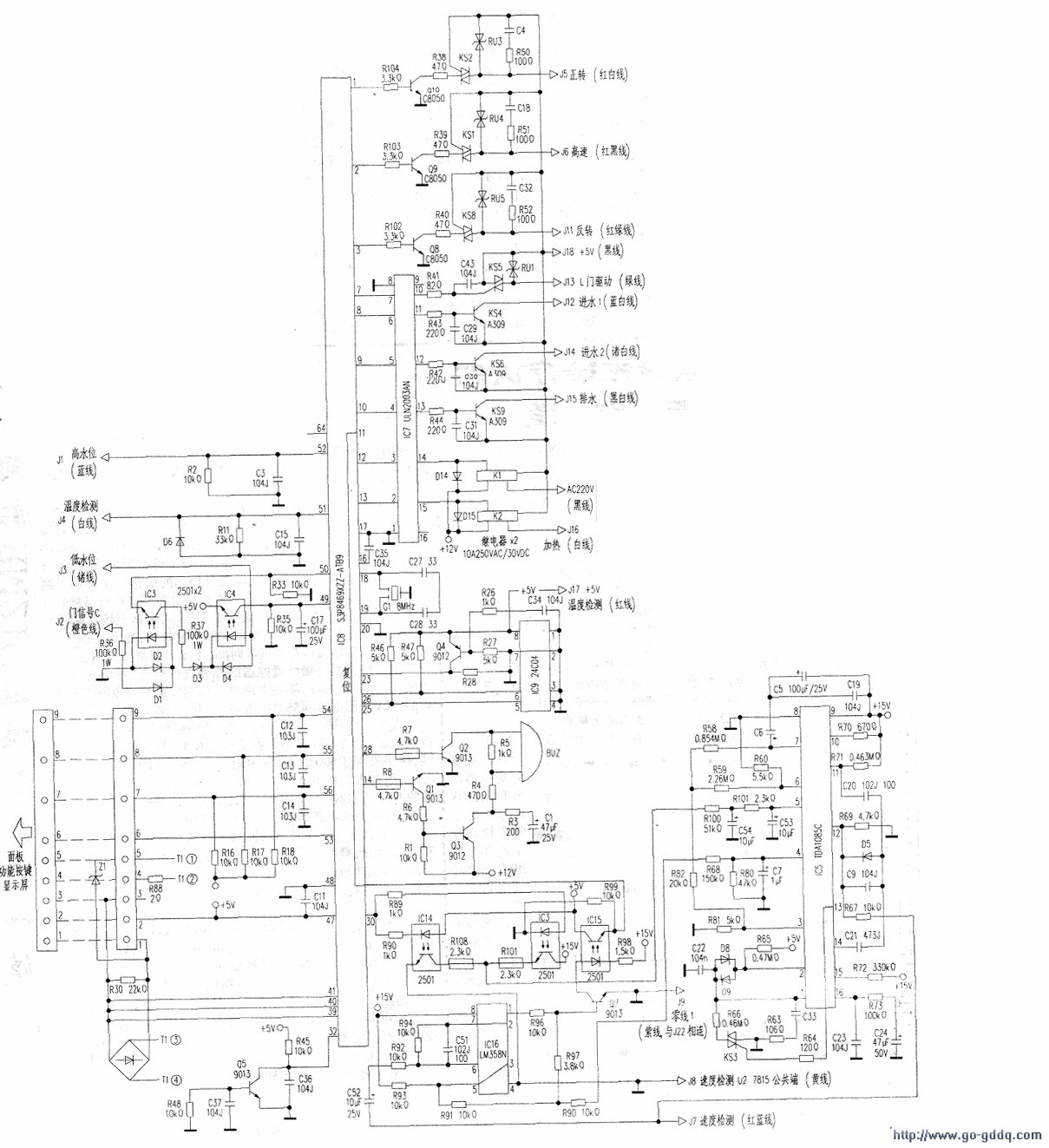

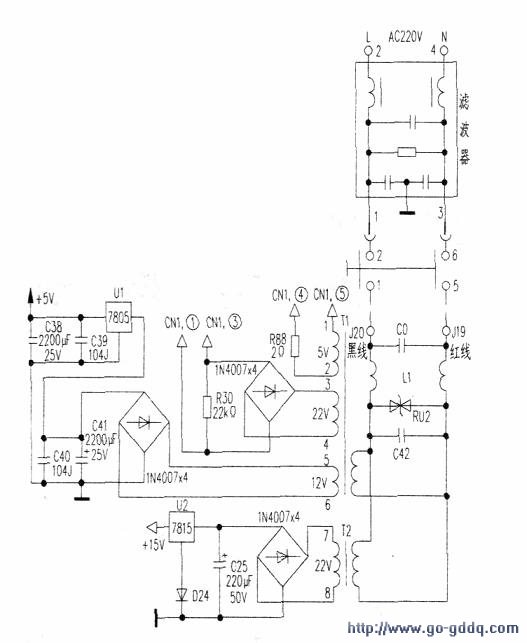

　　根据魍脑控制板实物，分别绘制出海尔该型洗衣机的电脑控制板线路图（见上图），洗衣机各级电源（见中图），主控面板的排线(见右图)，电脑控制板与外围部件（见下图）．供维修时参考。然后，重新将拆下的各元器件焊上，逐一检查无误后通电，毫无反应！电脑板上各元器件经检测没有问题。电路板上的交直流电压经删也正常．只是CNI上的(1)、(2)、(3)脚直流电压在0.8V和1.5V上（严重偏低，，难道真的是CPU出了问题？干脆让电脑板脱离面板显示屏，拔下电脑板上的CN1排线，接上电源时，居然蜂鸣器奏出音乐，心中喜悦，说明电脑板有希望！于是拆下洗衣机面板上的功能按键板和显示屏，小心除去显示屏线路板上的防潮胶。细细检查，选择旋钮、功能按键和显示屏外观均没有异常的痕迹。突然间，发现CN2插座下(8)、(9)脚间的绝缘板有小黑点。用万用表电阻挡测量，短路！细心用镊子清理．发现该处绝缘板被烧掉上半层，还剩下下半层在外面，经清理后，用万用表检测，不再短路了接上所有线路插头，通电，洗衣机发出清脆的音乐声，显示屏现出r久违的图像。接着，继电器“滴”一声，听到进水哗哗声响；加热的图标也显示正在加热，一切按标准洗涤程序进行运转。

　　经过几天试运行后，证明问题就在CN2的(8)、(9)脚1I隐蔽处的绝缘不良。同时，又发现洗衣机在进水时漏水也较厉害，直滴到电热棒电源接口附近和电脑控制板上。经过自行改装，保证了进水完全不会溅出，机体外非常干爽！

　　最后对电脑控制板涂胶防潮处理。使用的为上海回天牌HT902灌封型有机硅牯接密封胶（属半透明，最好用全透明的，即902H型灌封胶）．数量200mL足矣！
