一台新国都K301FZ银联刷}机不工作，检查开关电源没有电压输出。

　　测+300V滤波电容两端无直流电压。检测电路．发现开关管6N60已击穿。

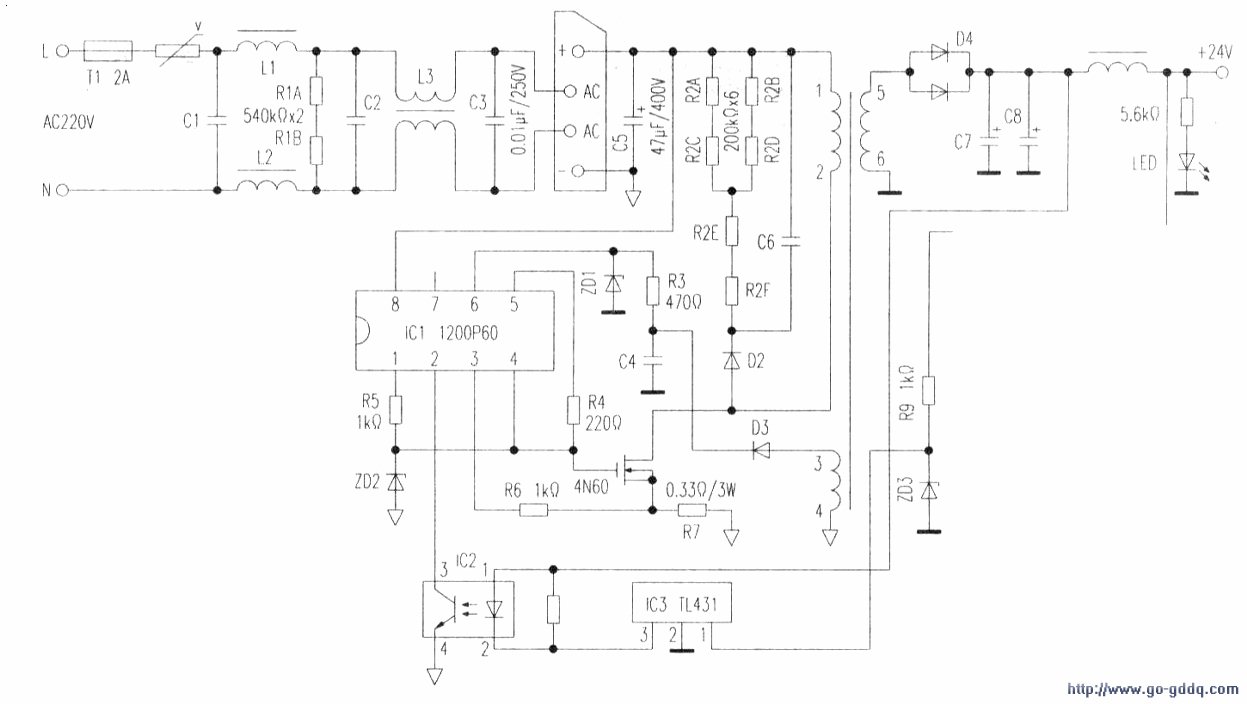

　　开关管G极保护稳压管ZD2已击穿，电阻R7已开路。实测该机开关电源电路图见附图。

　　开关电源工作原理简析：交流220V电压经Ll、L2、L3滤波，进入Dl整流桥整流，电解电容C5滤波后，获得+100V直流电压。IC1为具有内部稳压电源，带振荡电路的集成电路。(1)脚为PMW信号输出取样，(2)脚电压误差取样，(3)脚过流保护，(4)脚PMW信号输出．(5)脚反馈，(6)脚工作电源，(7)脚空，(8)脚+300V启动电压。ICI型号为1200P60。电阻R2(A、B、C、D、E、F)与电容C6，二极管D2组成开关变压器尖峰脉冲吸收回路，保护开关管免遭过压击穿。过流保护取样，取自4N60场效应管S极上的电阻R7上的压降。

　　当电流超过额定电流时，电阻R7上的压降使IC2内部电路保护动作，停止输出PWM脉冲。

　　稳压过程：当输出电压发生变化时．IC3TLA31输出电压也会变化，光电耦合器IC2输出电压也随之变化。IC2(2)脚电压变化引起振荡脉冲脉宽发生变化，从而对输出电压进行调整。元件代换，1200P60不能用UC3842代。场敬应管耐压大干800V，电流大于3A均可代。如果开关管击穿，一般会烧坏稳压管ZD2和电阻R，。

　　若场效应管击穿．ZD2也会击穿，从而保护了ICI集成电路。

　　ZD2稳压管稳压值在4V-6V均可。R70.2Ω~0.4Ω/3W均可。

　　D4．为肖特基三极管，不能用普通二极管代换。

　　检修：先不装4N60开关管，再测．IC1各脚电压，电压正常后再装开关管4N60。1200P60集成电路正常工作时各脚电压见附表。

　　若测得(2)脚电压在1.2V以上，测电阻R7阻值变大或过流。这时，(4)脚与(5)脚电压为ov。若电压偏离正常值很多，一般为误差取样放大IC3TIA31损坏。本机损坏元件为TI2A保险，开关管4N60、电阻R7、稳压管ZD2。
