此电磁炉开机电源指示正常,风扇能正常转动,按键操作指示也正常,但不能正常加热。

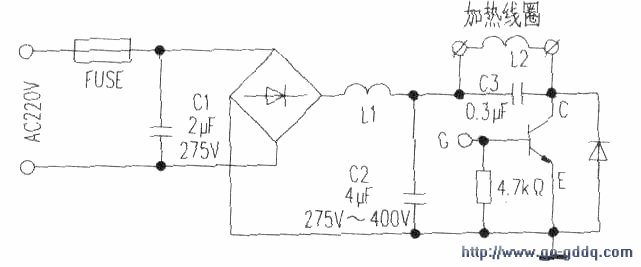

附图为依据该电磁炉实物测绘出的电源供电电路,供维修者参考。
拆机测量门控管(IGBT)正常,发现C2的一个引脚已烧断,且焊接处已烧黑炭化。拆下C2.去除炭化部分,从旧机上拆下—个MKPSμF-X2(400V/DC)焊在原C2处,开机故障依旧。拆开电磁炉外壳并通电,用数字万用表DC1000V挡测量C2两端电压为200V左右,而交流电电源电压基本正常。断电测量桥堆正常,拆下C2测量已无容量。拆下C3.测得其容量为0.267μF,显然此谐振电容比正常值偏小。购-只4μF/400V电容和一只0.33μF/1200V电容(实测为0.3μF)焊接在C2和C3位置后重新装机通电,已可正常加热,该电磁炉完全恢复正常。
