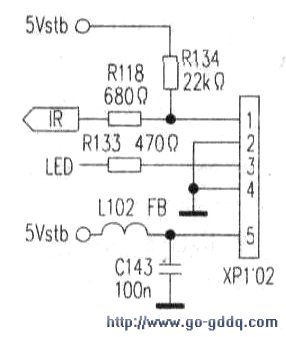

分析认为小灯点亮是受CPU指令控制的，且遥控信号也送到CPU(VCT49X3R)．先检查遥控器无问题，于是接着测U603(CPU)、U602(PCA9555DB)各供电脚电压和III总线电压，均无异常。测量U603(82)脚遥控信号输入端电压时发现，只有lv左右，正常情况下应为5v高电平才对。顺线路查外围元件和电路．未见异常。静下来分析，点亮小灯和遥控板供电均需5v电压，会不会是5v供电中断或异常呢？于是拆下前控板测Sv-s输入电压果真为ov。看来离故障部位不远了。顺电路查至XP1102器件，测(5)脚也无5v电压，继续向前查去，测电感L102(FB)．L102左端电压Sv正常，右端电压为0，断定L102开路损坏，更换后机器恢复正常（见下图）。
