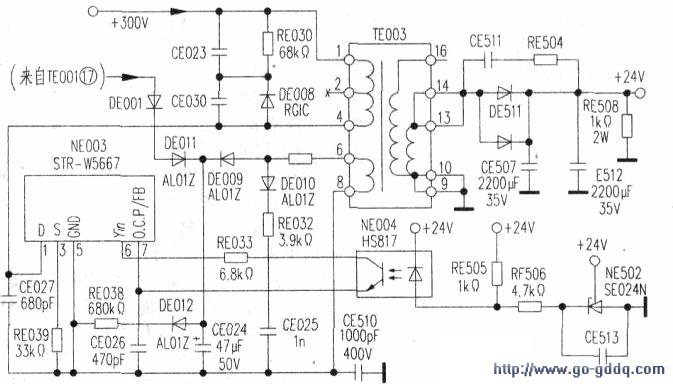

此机的继电器能吸合，说明待机电源工作基本正常：问题大致发生在主电源电路中。通电后测主电源各组电压输出情况，发现+24V供电电压无输出。24V为背光灯电源，由背光灯电源产生并提供。该电源电路主要由NE003STR-W5667、开关变压器TE003等相关元件组成，如图所示。为了为分析判断提供思路，决定先从测量NE003各脚对地电阻值着手，测量发现，各脚对地电阻值明显低于正常值，怀疑STR-W5667模块可能被击穿损坏。根据模块损坏分析．很大程度上NE003外围元件也有损坏可能，更换前进一步对其外围元件仔细检查，结果发现(3)脚外接的限流反馈电阻RE039(R33)呈现开路状态。同时更换上述损坏元件后进一步检查无异常．通电试机，整机工作正常。
