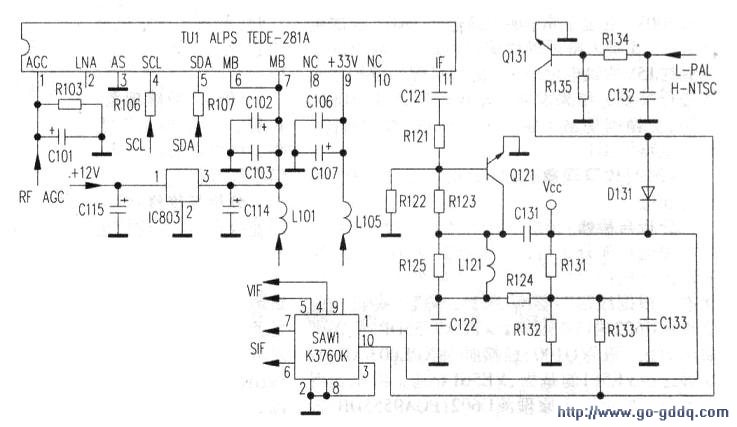

根据以往维修经验，无图无声故障多是两方面的电路有问题造成的，一是高频头电路有问题，二是中频处理电路有故障。此机采用的是数字式频率合成方式的高频调谐器，它是在CPU的节目预约程序控制下，通过I2C总线系统对高频调谐器给出频段切换信号，并设定锁相环(PLL)的可变分频器，可变分频器对来自高频调谐器的本振频率进行分频，经分频后的信号与基准信号相位比较、然后输出符合接收频道的标准本振频率。再经选择、放大、混频后，其图像、伴音中频由(11)脚输出，然后送往前置图像中频放大器与声表面滤波电路，有关电路见附图所示。由图中的Q121及有关元件组成共射极较高增益放大器，这样可补偿后级声表面滤波器的插入损耗，防止降低图像、伴音的接收灵敏度，同时还会消除反射波造成的图像重影，以免影响图像清晰度。L121、R125组成感性负载，其带宽特性可以覆盖30MHz~40MHz的图像中频放大器的幅频特性，其高阻抗的输出特性也可以与声表面滤波器的输入高阻抗特性匹配。由图中可以看出，Q121宽带图像中频放大器的集电极输出信号VIF/SIF加入到声表面滤波器K3760K的(1)、(10)脚，在K3760K中集成了两组不同滤波特性的声表面滤波器，其中38MHz图像中频VIF滤波特性具有较宽的幅频特性．以提高图像水平清晰度，对31.5MHz伴音中频信号有较强的衰减能力，可以减少伴音干扰图像。

　　K3760K中的SIF滤波器具有较强的带外抑制能力，只对31.5MHz附近的伴音信号有良好的带通特性，这样可以提高伴音通道信噪比，防止图像对伴音的干扰。图中的0131是PAUNTSC制式切换电路，当接收PAL制彩色电视信号时．Q131基极为低电平，处于截止状态，对0121宽频带放大器的工作状态没有影响，并使声表面滤波器按PAL制要求形成幅度一频率特性。当接收NTSC制彩色电视信号时．0131基极变为高电平饱和导通，其集电极呈低电平状态，Q121的供电电压VCC经R133接地．另外，还使D131截止，并使声表面滤波器按NTSC制要求形成幅度一频率特性。

　　D131是变容二极管，它的工作电压不同其电容值也不同，会直接影响声表面滤波器的幅频特性。经上述该部分的电路分析后，重点检查高频头及Q121组成的共射放大器，测量高频头TVI的(7)-(9)及(1)脚的+5v、+33V和AGC电压均正常，测查(4)、(5)脚IIC总线也没发现问题，说明高频头工作基本正常，用示波器测量TV1(11)脚也有射频信号输出。检查前置中频放大器与声表面滤波器，仔细对C121、Q121、R121、R122、R123、C131、C133及K3760K进行检查，结果发现高频放大管Q121集、射极之间已开路损坏，用一只C3779型的三极管代换后，故障排除。
