长虹PT32600型等离子彩电.TV状态收台减少
来源:本站整理  作者:佚名  2011-12-23 20:49:33



  根据故障现象初步分析,收台减少较常见有两种情况:一是高频调谐器内部的工作频率降低,导致高频段的电台信号收不到;二是33V调谐供电电压降低,使搜台时高频段失去供电电压所致。

  根据先外后内、先简后繁的检修原则测高频调谐器U28(2)脚的33V供电电压,测得的结果只有21V左右,看来故障原因无疑是来自调谐电压降低。

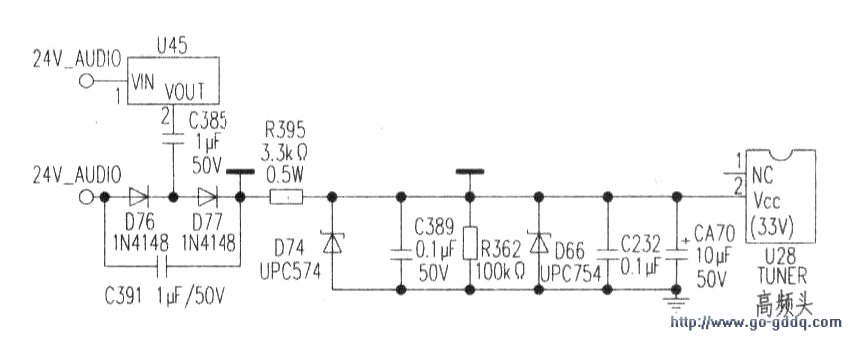

  平板彩电调谐供电不同于CRT彩电.CRT彩电调谐电压一般采取B+电压经降压电阻降压后稳压滤波产生。而平板彩电的调谐电压大都采取从开关电源输出端取+12V或+24V等经倍压整流、滤波和稳压后获得的。该机的33V调谐电压是取至伴音电路24V-AUDIO经倍压整流提升至48V.再经降压电阻降压限流后稳压滤波后获得(见附图)。

  根据伴音正常可判定24V电压应该是正常的,经测试确实正常。接着测48V点只有31V左右。看来是31V左右的电压经降压功率电阻R395(3.3kΩ/0.5W)后降至21V左右便不难理解了。根据维修经验,重点检查易损的滤波电解电容CA70(lOμF/50V)和稳压二极管D74(UPC574)、D66(UPC574)未见异常。接着焊开倍压整流二极管D76、D77(均为1N4148)的公共点“A”,在路测量两只整流管的正反向电阻均大幅减小,只有lkΩ左右,不难判断,两只整流二极管已严重漏电,几乎失去整流作用。找来新品同时更换后恢复电路,测24V、48V、33V各点电压均恢复正常。装机试看,故障排除。
