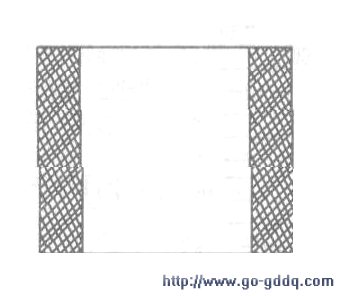

此机的屏两边各有约2公分宽竖黑边，黑边与白光栅交界处呈细小的锯齿状，见右图，有时场抖，图像与伴音正常。

　　测电源+B为75V，过低，正常应115V。故障原因有负载电流过大，+B整流滤波不良，电源初级输入电源滤波不良，电源初级振荡和稳压电路不良等。电源电路图见下图。

　　断开行电路供电，外加300n假负载，+B仍为75V．排除行负载电流过大因素。用指针万用表在路测+B滤波电容有充放电能力，排除电源次级+B滤波不良因素。测电源初级输入电源+300V正常，说明故障在电源初级的振荡和稳压电路。调节VR601，+B有变化，但最大只能达到95V。按常见故障原因检杳C606正常，C601正常，限流电阻R606(2.2Ω/2W)正常。再检查受损的稳压二极管D601(8.2V)、D603(9.1V)正常。检查VR601正常。无奈之下再检查各电阻正常、各电容正常、各二极管正常。代换各三极管无效。

　　找来一份参考电源电路图纸，分析电路，只要测量稳压电路供电电压，即二极管D602负极端电压，就可帮助判断电源初级电路是否正常。取样电路R601(6.8K)、VR601(1K)与R602(2.7K)串联．Q601B极电压图标为9V．经理论计算，供电电压在25V~30V间应为正常。实测为28V．说明振荡与正反馈电路正常，电源初级正常，怀疑方向转向电源次极整流滤波电路。

　　检查+B限流电阻R624正常，D608正常。再次测+B滤波电容仍有充放电能力。分析线路，该机滤波电容使用二只，是否某一只滤波电容不良，而另一只正常？焊下C615(lOOμF/160V)检查无充放电能力，用数字表检测无容。更换C615后故障排除。
