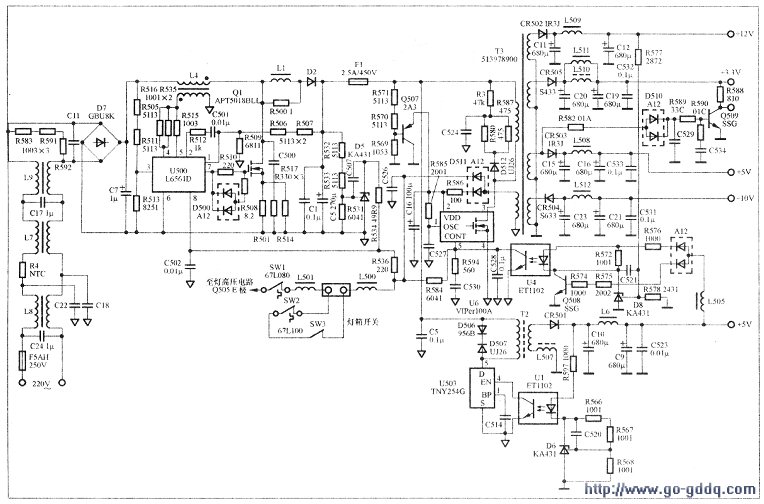

观察发现，该机使用中突然投影灯暗.散热风扇停转，面板上的指示灯熄灭根据故障现象判断故障应发生在电源部分。该机电源和投影灯高压电路同在一块PCB线路板上，采用贴面元件及双层线路设计，电路较为复杂。为便于检修，本人据实物绘出电源电路原理图，见下图。

表1--表4是主要IC和电源P1接口在线正常正反向电阻值。经检测，F5AH电源保险管正常，F1高压保险管开路，U6的3脚对地电阻为0Ω，表明其内都电源开关管已击穿。为查找U6烧坏的原因，再对T3次级的负载端进行检查，检查发现P1口的1脚对地正反向测量均为0Ω，拔出P1接口后，短路故障仍存，进-一步检查发现CR502已被击穿，CR502为贴面焊接快恢复二极管，其电气参数为3A、80V，市面上很难买到。由于CR502工作电流较大，该机设计中CR502、CR503和CR505处于同一平面共用一导热垫，将热量传至底板进行散热，若用其他快恢复二极管替代CR502，由于形状及尺寸差异，难以保证散热效果，为此，本人采用同机器上的CR501替换CR502，而CR501则用常用的FR304(3A/400V)快恢复二极管替代，由于FR304体积较大，无法贴面安装，可在L507旁的空位处钻一小孔来安装，用502胶粘牢，再用引线接入CR501，换上新购的U6和F1。对照表1和表4检测电路正常后，该机故障排除。
