主板开机控制电路的功能就是将按下开机键时产生的一个控制信号：磕过一系列电路处理后，产生一个固定的控制信号将20针ATX电源插头的第14脚接为低电平，使ATX电源内部的主电源电压输出电路开始工作，为主板和其他设备提供各种工作电压。

　　ATX电源内部实际上由两部分电路组成：其中一部分是待机电源电路，这部分电路只要插上电源插头就开始工作。该路电源的输出电压是+5V，由20针ATX电源插头的 9 脚 (通常为紫色线)输出。这个电压被称为+5V-SB电压，其作用是为主板上的待机电路以及ATX电源内部的启动电路提供工作电压。ATX电源中另一部分电路是主电源电压输出电路，这部分电路受20针ATX电源插头的14脚 (通常为绿色线)控制。当20针ATX电源插头的14脚接低电平时 (待机时，14脚为高电平)，ATX电源内部的主电源电压输出电路开始工作，输出+3.3V、+5V、-5V、+l2V、-l2V等多种电压供主板上不同的电路以及电脑上的其他设备使用。

　　不同厂家、不同型号的主板，其开机电路控制方式各不相同，有的开机电路由南桥直接控制，有些经过逻辑门电路控制，有的通过I/0芯片控制，有些通过专用的开机/复位芯片控制，虽然控制方式千差万别，但其功能都是通过一个按键来控制电脑的开启 (也可以关闭)。

　　按下开机按键时它的两个连接端子是直接相连的，松开按键后，两个连接端子的连接就会断开。

　　根据开机信号的走向，主板中的开机电路主要 有经过南桥芯片的开机电路、经过I/0芯片的开机电路、经过逻辑门电路的开机电路等几种类型。下面分别介绍这几种不同类型的主板开机电路的工作原理。

　　一、经过南桥芯片的开机电路

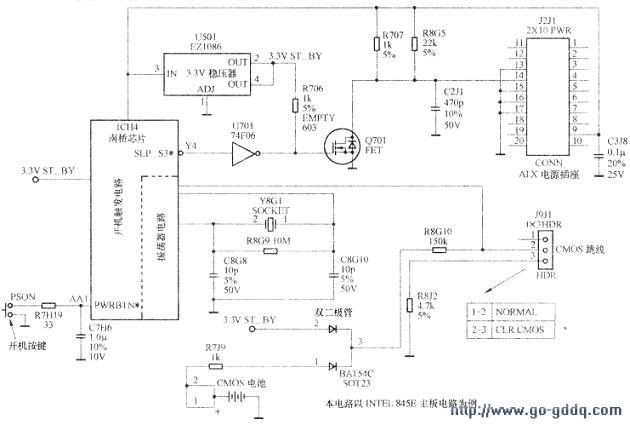

　　经过南桥芯片的开机电路典型应用图如下图所示。在下图电路中，Q701为开机控制场效应管(有些主板为普通三极管)。当在它的栅极施加高电平控制信号时，它就会导通，将 ATX电源插座的14脚和接地端连接起来 (即 14脚接为低电平)，从而控制ATX电源内部的主电源电压输出电路开始工作，为主板上的CPU、内存等设备供电。

　　端由开机时的低电平信号转变为高电平信号，进而使ATX电源电路中的主电源电压输出电路停止工作，主板再一次进入待机状态。若在开机状态，通过Windows操作系统向电脑发出关机命令后，主板的相关电路也会检测到这个命令，并控制南桥芯片的Y4输出踹由开机时的低电平信号转变为高电平信号，实现关机操作。

　　维修提示：经过南桥芯片的开机电路中最容易出现故障的就是南桥芯片、32.768kHz的实时时钟晶振、+3.3V待机电压三端稳压器、开机按键端与+3.3V之间连接的电阻(上图中没有绘出)。非门U701、开机控制场效应管Q701等元器件。另外，若CMOS电池失效或者32.768kHz实时时钟晶振两端连接的l8pF谐振电容漏电或者开路也将导致主板开机电路失效，出现不能启动的故障。

　　若开机控制场效应管Q701击穿短路，将舍导致主板出现一通电就自动开机的且不能关机的故障。

　　二、经过I/0芯片的开机电路

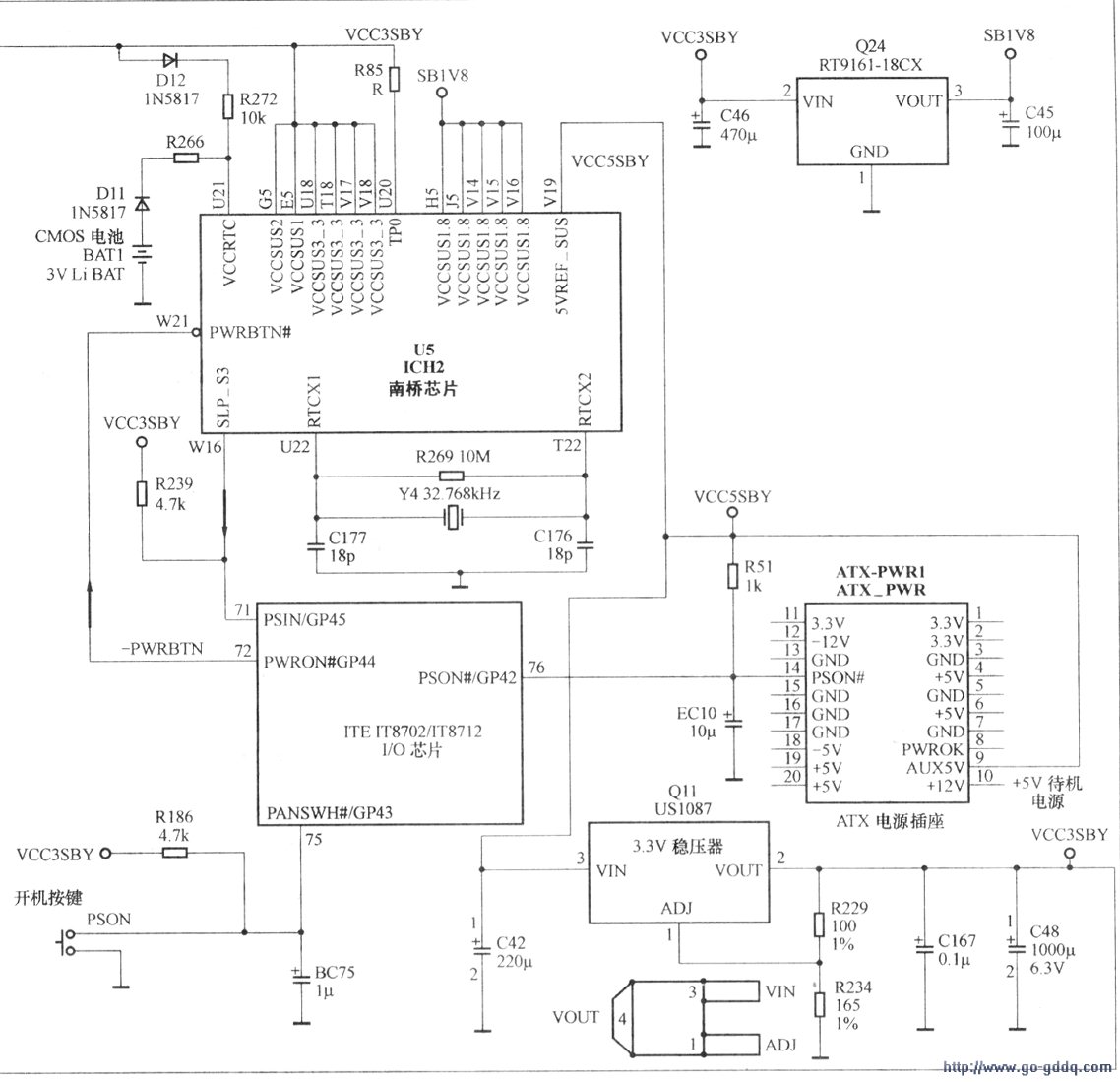

　　常见的经过I/0芯片的开机电路如下图所示。在下图中，Q11为3.3V待机电压三端稳压器，型号是USlO87(可以直接用LMlll7代换)，它的作用是对ATX电源插座第9脚输出的+5V待机电压稳压，输出+3.3V的工作电压，在待机状态为南桥芯片和I/0芯片供电。Q24是1.8V稳压器，用来将Q11输出的3.3V待机电压稳压输出1.8V的电压，为南桥芯片提供1.8V待机电压。

　　Y4是32.768kHz实时时钟晶振，用来为南桥芯片提供待机状态下的实时时钟信号。在主板通电且没有按下开机键时，ATX电源插座的9脚输出+5V待机电压以及经过+3.3V待机电压三端稳压器稳压后的+3.3V电压除了为南桥芯片和I/0芯片供电外，还通过Rl86、R239加到开机按键和南桥芯片的SLP-S3功能引脚，使其为高电平。此Q701一般为N沟道贴片场效应管，型号通常是2N7OO2，贴片场效应管表面印制的字符代码有RIN、K72、K7A或者K7B。

　　U501是+3.3V待机电压三端稳压器，它的作用是对ATX电源插座第9脚输出的+5V待机电压稳压，输出+3.3V的工作电压，在待机状态为南桥芯片供电。

　　Y8Gl是32.768kHz实时时钟晶振，用来为南桥芯片提供待机状态下的实时时钟信号。

　　在主板通电且没有按下开机键时，ATX电源插座的第9脚输出+5V待机电压以及经过+3.3V待机电压三端稳压器稳压后的+3.3V电压加到南桥芯片ICH4上，南桥芯片工作在待机状态，此时南桥芯片的TWRBTN功能端为高电平、Y4输出端为高电平，非门U701的输出端为低电平，Q701截止，ATX电源插座的14脚和接地端断开，此时ATX电源插座的9脚输出的+5V待机电压通过R707使ATX电源插座的14脚为高电平，ATX电源内部的主电源电压输出电路停止工作。

　　当接下开机按键的瞬间，南桥芯片的PWRBTN*功能端接为低电平，待松开开机按键后，南桥芯片的PWRBTN*功能端的电平信号就由开机按键接下时的低电平转换为正常时的高电平，这一个电平变化信号被南桥芯片内部的开机触发电路检测到以后，南桥芯片的Y4输出端就输出一个恒定的低电平信号，这个低电平信号使非门U701的输出端为高电平，Q701导通，将ATX电源插座的14脚和接地端接通，ATX电源内部的主电源电压电路开始工作，为主板上的各种电路供电。

　　在开机状态若再次接下就松开或者持续按下一段时间就松开按键(具体由BIOS设定)后，南桥芯片就会检测到这个变化的信号，然后就会触发南桥芯片内部的开机触发电路，使Y4输出时，I/0芯片的PSON功能引脚输出高电平信号，ATX电源工作在待机状态。

　　当接下开机按键的瞬间，I/0芯片的PANSWH#功能引脚接为低电平，待松开开机按键后，I/0芯片的PANSWH#功能引脚的电平信号就由按键接下时的低电平转换为正常时的高电平。这一个电平变化信号被I/0芯片内部的开机触发电路检测到以后，I/0芯片的PWRON#功能引脚输出一个控制信号到南桥芯片的PTN功能引脚，最后南桥芯片的SLP-S3功能引脚输出一个“SLP-S3”低电平控制信号到I/0芯片的相关引脚，最后再从I/0芯片的PSON功能引脚输出低电平信号，将ATX电源的14脚电平由待机时的高电平变为低电平，实现开机操作。

　　在开机状态若再次按下就松开或者持续按下一段时间就松开按键(具体由BIOS设定)后，I/0芯片就会检测到这个变化的信号，然后就会触发芯片内部的开机触发电路，使再经过南桥电路反馈相关信息后，I/0芯片的PSON功能引脚就会由开机时的低电平信号转变为高电平信号，进而使ATX电源电路中的主电源电压输出电路停止工作，主板再一次进入待机状态。若在开机状态，通过Windows操作系统向电脑发出关机命令后，主板的相关电路也会检测到这个命令，并控制I/0芯片的PSON功能引脚由开机时的低电平信号转变为高电平信号，实现关机操作。

　　上图所示的经过I/0芯片的开机电路只是控制ATX电源电路，这种电路通常应用在Intel815芯片组等早期的主板上及较高级的Intel915芯片组以上的主板中，这种经过I/0芯片的开机电路除了控制ATX电源电路外，还控制主板上的内存供电电路。

　　维修提示：图上所示的电路中最客易出现故障的就是南桥芯片、1/0芯片、32.768kHz的实时时钟晶振、+3.3V待机电压三端稳压器、1.8V待机电压三端稳压器、开机按键与+3.3V之间连接的电阻R186(维修中经常会遇到Rl86开路或者虚焊导致的不能开机的故障)。

　　三、经过触发器的开机电路

　　经过触发器的开机电路通常出现在采用威盛(VIA)系列芯片组的主板上。触发器用来检测开机按键的控制信号，代替南桥芯片内部的开机触发电路。主板开机电路中常用的触发器型号有74HCT74、74HC74、74LS74等，这些型号可以相互代换。

　　下图所示的电路就是VIA694主板所采用的经过触发器的开机电路。在图3电路中，Q20为开机控制三极管，当在它的基极施加高电平控制信号时，它就会导通，将ATX电源插座的14脚和接地端连接起来(即14脚接为低电平)，从而控制ATX电源内部的主电源电压输出电路开始工作，为主板上的CPU、内存等设各供电。

　　Q9是+3.3V待机电压三踹稳压器AMSlll7，它的作用是对ATX电源插座第9脚输出的+5V待机电压进行稳压，输出+3.3V的工作电压；.在待机状态为南桥芯片供电。

　　X1是32.768kHz实时时钟晶振，用来为南桥芯片提供待机状态下的实时时钟信号。在主板通电且没有接下开机键时，ATX电源插座的第9脚输出+5V待机电压以及经过+3.3V待机电压三端稳压器稳压后的+3.3V电压加到南桥芯片和触发器U9B的12、14脚为南桥芯片和触发器U9B提供待机时的工作电压。此时+3.3V的待机电压还经过R96、R97加在触发器U9B的时钟信号输入端11脚。此时由于没有触发信号进入到触发器，触发器的输出踹保持为开机时的状态(高电平)，南桥芯片不输出开机控制信号，三极管Q20截止，ATX电源插座的14脚和接地端断开。此时ATX电源插座的9脚输出的+5V待机电压通过R328使ATX电源插座的14脚为高电平，ATX电源内部的主电源电压输出电路停止工作。

　　当按下开机按键的瞬间，触发器的时钟信号输入端11脚为低电平，此时的触发器输出端依旧保持刚通电时的状态，主板处于待机状态。待松开开机按键后，触发器的时钟信号输入端11脚被送人一个上升的触发信号，输出端输出状态翻转，由待机时的高电平转变为低电平。南桥接到触发器发出的触发信号后，从开机控制端输出控制信号，这个控制信号经过与非门74FOO和或非门74FO2进行处理后，使Q20的基极为高电平，Q20导通，将ATX电源插座的14脚和接地端接通，ATX电源内部的主电源电压电路开始工作，为主板上的各种电路供电。

　　维修提示：经过触发器的开机电路中最容易出现故障的就是南桥芯片、32.768kHz的实时时钟晶技、+3.3V待机电压三端稳压器、触发器、开机控制三极管Q20等元器件。另外，若CMOS电池失效或者32.768kHz实时时钟晶振两端连接的l8pf谐振电容漏电或者开路也将导致主板开机电路失效，出现不能启动的故障。

　　在实际维修工作中，遇到的开机电路除了有上面的几种外，还有经过开机/复位芯片的开机电路，不过这种电路通常应用在华硕系列主板中，限于篇幅，在此就不再介绍这种电路的工作原理。

　　四、主板开机电路

　　常见故障的维修在维修工作中，我们经常会遇到一些开机电路中元器件的故障导致主板不能开机。在遇到这类故障时，按照下面的11阮进行检查就可以很快找到损坏的元器件。

　　1.查ATX电源是否正常；②检查COMS电池是否有电，一般情况下COMS电池电压不小于2.5V(若COMS电池没电，一般情况下主板会出现不开机或开机后出现其他故障)，③检查CMOS跳线是否连接正确；④检查开机按键有无3.3V-5V的电压(如果没有3.3V-5V电压，应首先找到和开关按键相连的电压产生电路，摸清开机按键上的电压由来后，再进行检修其他相关电路)，⑥检查+5V待机电压是否正常，+3.3V电压是否正常(将数字万用表拨到电压量程，黑表笔接主板上的串口金属部分，红表笔接+3.3V稳压器的散热片，应该有3..3V电压)；否则检查十5V待机电压产生电路或者3.3V待机电压稳压器；⑥按下开机按键后，检测ATX电源插座的14脚是否由高电平变为低电平，若没有变化，则检查开机控制三极管或者开机按键到南桥芯片之间的电路⑦检查32.768kHz实时时钟晶振(南桥芯片旁边的实时晶振)两端是否有波形或电压(用示波器测波形，用万用表测晶振两端的电压在0.5V-1.6V)。

　　③检查I/0芯片，南桥芯片中开机信号传输电路中的电阻、电容是否有开路、虚焊、漏电、短路等情况。
