长虹C2588P彩电,频繁自动停机
来源:本站整理  作者:佚名  2011-12-29 09:25:07

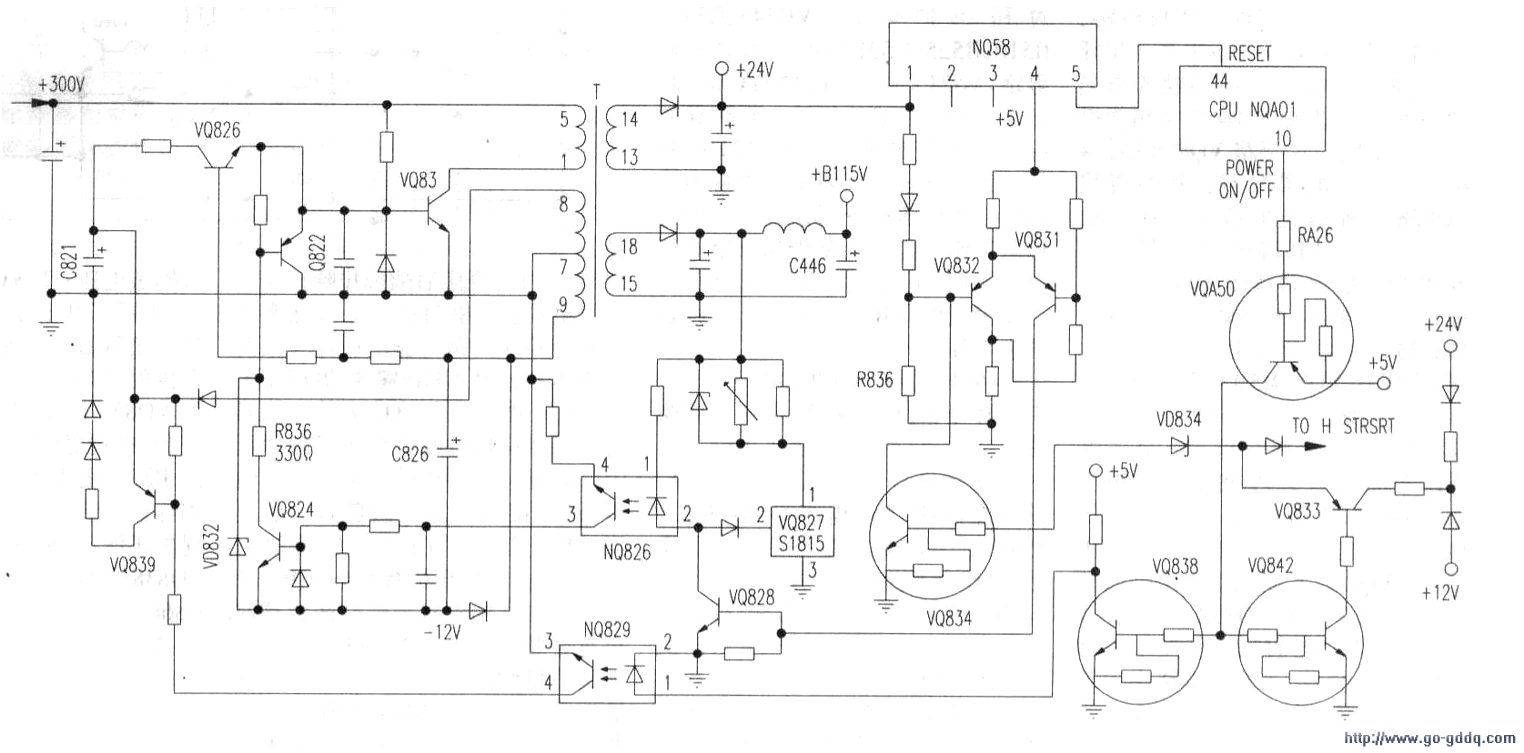

  参考下图,凭经验,首先检查+B滤波电容C446(33μF/250V),发现其引脚已霉断,更换后,果然立竿见影,收看很长时间不再停机,正当庆幸大功告成之际,不料又发现停机现象;关机一段时间后,再次开机观察,这样反复多次发现停机现象确实还存在,但比更换C446前明显减轻,有时能工作相当长时间。测+B电压,高达135V.比正常的115V高了近20V,这样高的电压行幅会明显增大。实际观察仅略有增大,检查行校正电路的行幅调整电位器才发现该电位器已被旋至底部,此时行幅为最小值。此机原来确实出现过行幅宽的毛病,经人修理过一次,调整了一下。

  这样问题就明确了,自动停机和行幅过宽的原因都是由于+B电压过高引起的。接人IOOW灯泡作假负载,发现待机时电压即为135V.将VQ828集电极、发射极短路,电压仍为135V.确定故障肯定在热端。测光耦NQ826(3)、(4)脚严重漏电,正反向电阻皆为十几千欧,按原理分析这时输出端电压下降,怎么会升高呢?进一步检查发现R842(56Ω)开路,更换上述两元件后.+B电压恢复正常,试机,重新调节行幅电位器,一切正常。

  小结:本例故障属多因一果,自动关机的故障有两个:一是+B电压过高+二是C446霉变。一开始检修时没能够及时测量待机和工作的电压,行幅变宽的现象经人为调整也被掩盖。从本例还可以看出,当稳压电路冷端或光耦失控时,+B输出电压不超过140V,据用户讲,机器在这种状态下工作近半年,行管却没有击穿,可见该电源的安全性相对还是很高的。
