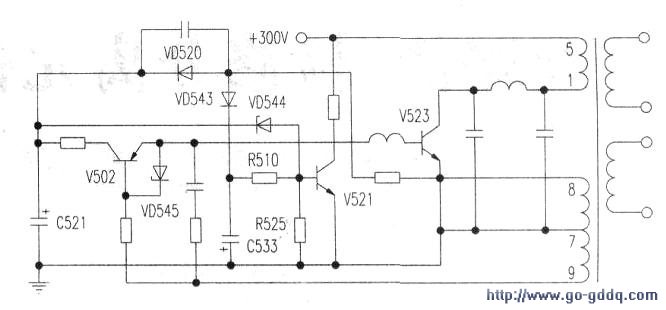

该机的电源电路是NC-2/NC-3机芯的简化，无开机／待机控制电路，采用交流关机疗案，元件编号以5开头(2588系列以8开头)。首先断行电路接IOOW灯泡作假伍载，测+B电压仅为80V，看来故障由此引起。测误差放大器V527(S1854)(1)、(2)脚的电压接近+B，从经验分析，问题不大，静态测N526基本正常，而且调RP551输出电压有变化，说明冷端基本正常，故障可能在热端。采用开路法分别断开过流保护电路V525、欠压保护电路V538的集电极，结果现象不变。当断开过压保护电路中的V521集电极时（参考下图）．+B电压恢复正常的115V．这样看来似乎是过压保护电路有问题。但测量并代换过压保护电路中的V521、VD544及其他元件皆正常。逐件代换故障依旧，证明不存在过压保护问题。既然不过压，保护电路本身元件又无损坏，为何开路V521时．+B电压能恢复正常呢？扩大检修范围，检查恒流激励电路时，发现C521(lOOμF/25V)上无8V电压，继而查出VD520开路，更换后，故障排除（但用万用表电阻挡测量VD520正反反电阻一切正常，由此说明该二极管为软开路）。
